汽车混合动力系统示教板,新能源动力系统示教板

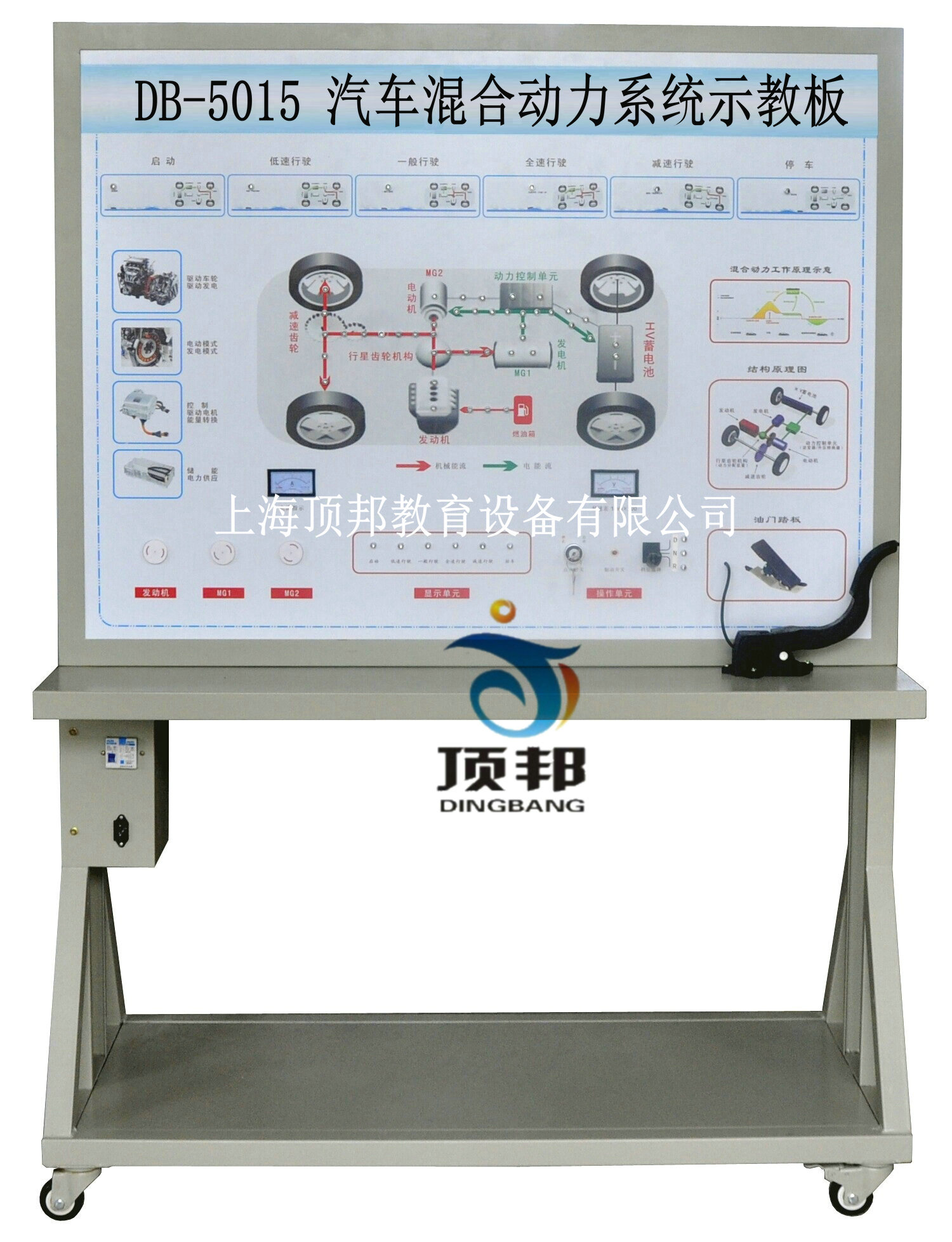

DB-5015 汽车混合动力系统示教板

汽车混合动力示教板




一、概 述
汽车油电混合动力系统示教板可展示汽车油电混合动力系统,态模拟油电混合系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态,动态展示汽车混合动力系统工况。
二、结构组成
该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。

三、功能特点
1.该设备完整展示了汽车混联式混合动力系统,可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态,动态展示汽车混合动力系统的特点和优势。
2.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。
3.示教板面板外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。
四、模拟演示内容
1.可模拟运行汽车电动动力系统,展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。
2.操纵点火开关与调节开关,可模拟演示汽车电动动力系统的各工况工作过程。
3. 模拟电动动力系统启动工作过程
4. 模拟电动动力系统低速行驶工作过程
5. 模拟电动动力系统一般行驶工作过程
6. 模拟电动动力系统全速行驶工作过程
7. 模拟电动动力系统减速行驶工作过程
8. 模拟电动动力系统停车行驶工作过程
9. 模拟电动动力系统制动回收工作过程
五、技术规格
1.外接电源:交流220V±10% 50Hz(充电工况)
2.工作电压:220V
3.工作温度:-40℃~+50℃
4.外形尺寸:1240×600×1700mm(长×宽×高)
5.工作温度:-40℃~+50℃
6.设备颜色:标准7032等
7.设备钢管:40*40*3mm
8.设备机柜:1.5mm冷板冲压成形,背面设置维修门;
9.移动脚轮:100*60mm

六、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 原理面板 彩色原理图/4mm铝塑板UV平板喷绘 1
2 启动开关 配套 1
3 油门踏板 配套 1
4 档位开关 配套 1
5 制动开关 配套 1
6 数字转速表 配套 1
7 电流指示表 配套 1
8 发光二极管闪光灯灯条 配套 1
9 电子油门踏板 配套 1
10 12V开关电源 配套 1
11 继电器 配套 1
12 保险丝盒 配套 1
13 故障设置和考核系统 配套 1
14 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
15 教师手册 配套 1
16 合格证与保修卡 配套 1
17 模拟电机 配套 3
