  • 气动PLC控制实训装置是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等，是机电完美结合的典型实验设备。
    气动PLC控制实训装置适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》《气动控制技术》《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。

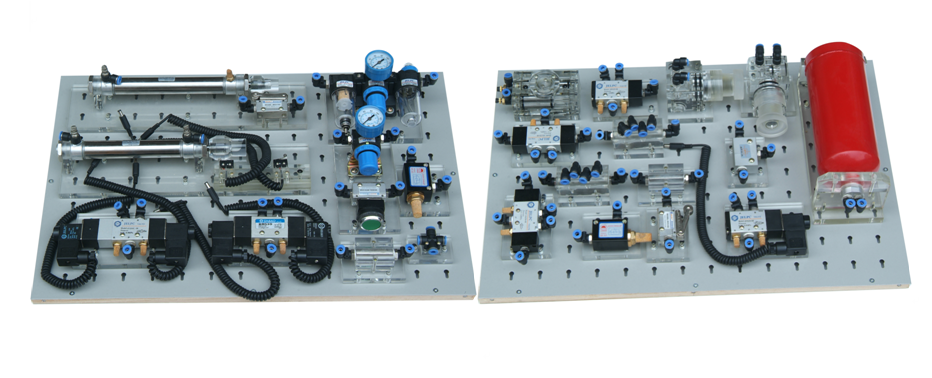

    气动PLC控制实训装置
    一、主要技术参数
    1、输入电源：220V．允差±l0%，50Hz；
    2、装置容量：≤2kVA；
    3、工作环境温度：－5℃～40℃；
    4、工作湿度：≤90%(40℃时)；
    5、外形尺寸：1500mm×650mm×1750mm
    6、静音无油空气压缩机：工作电源：AC220V；电机功率：750W公称容量24L；
    额定输出气压0.8Mpa
    7、电器控制单元：
    （1）电源模块：电源部分别配有一个380V电压表、直流电压表、电流表，监
    视装置的输入交、直流电源及电流指示。启动/停止按钮主要用于控制气泵是否通电。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
    （2）PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输
    出。
    （3）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮
    模块，气动元件独立模块等。
    二、主要特点
    1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、
    可编程控制器（PLC）等组件组成。
    2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元
    件等。
    3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将
    元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回
    路搭接采用快换接头，布局灵活，拆接方便快捷。
    4、采用静音空压机，为实训室提供一个较好的实训环境。
    5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流
    24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
    6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
    7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
    三、气动基本实训回路
    1、单作用气缸的换向回路
    2、双作用气缸的换向回路
    3、单作用气缸速度控制回路
    4、双作用气缸单向调速回路
    5、双作用气缸双向调速回路
    6、速度换接回路
    7、缓冲回路
    8、二次压力控制回路
    9、高低压转换回路
    10、计数回路
    11、延时回路
    12、过载保护回路
    13、互锁回路
    14、单缸单往复控制回路
    15、单缸连续往复动作回路
    16、直线缸、旋转缸顺序动作回路
    17、多缸顺序动作回路
    18、双缸、同步动作回路
    19、四缸联动回路
    20、卸荷回路
    21、或门型梭阀的应用回路
    22、快速排气阀应用回路
    23、残压排除回路
    24、自动与手动运用回路
    25、双手操作回路
    26、PLC编程软件学习和使用

    四、气动PLC控制实训装置配置清单
    序号 名 称 型 号 数量 单位
    1 实训桌   1 张
    2 实训台   1 台
    3 PLC主机模块 三菱FX1S-20MR 1 块
    4 电源模块   1 块
    5 继电器控制模块   1 块
    6 PLC控制按钮模块   1 块
    7 静音无油空气压缩机   1 台
    8 单作用缸 QGX25ⅹ100 1 只
    9 双作用缸 QGX25ⅹ100 2 只
    10 旋转气缸（透明）   1 只
    11 三联件 AC2000 1 只
    12 减压阀（带压力表） AR2000 1 只
    13 手动换向阀 H210—08 2 只
    14 单电磁换向阀（二位三通）常开 3V210-8 1 只
    15 单电磁换向阀（二位三通）常闭 3V210-8 1 只
    16 单电磁换向阀（二位五通） 4V210-8 2 只
    17 双电磁换向阀（二位五通） 4V220-8 1 只
    18 双电磁换向阀（三位五通） 4V230-8 1 只
    19 单气换向阀（二位五通） 4A210—08 2 只
    20 双气换向阀（二位五通） 4A220—08 2 只
    21 行程阀（机控） MOV—2 1 只
    22 行程阀（按钮） MOV—3 1 只
    23 行程阀（按钮带锁） MOV—3A 1 只
    24 或门型梭阀 KV—08 2 只
    25 快速排气阀 QE—02 2 只
    26 单向节流阀 ASC-08 2 只
    27 单向节流阀（装在缸体上） JSC601 7 只
    28 单向阀 1/4 2 只
    29 顺序阀（透明）   1 只
    30 气容   1 只
    31 消声器 1/8 2 只
    32 消声器 2/8 1 只
    33 三通（T型三通） Ø 6 6 只
    34 三通（Y型减径三通） Ø 8—Ø 6 1 只
    35 四通 Ø 6 4 只
    36 气管 PU6ⅹ4 20 米
    37 磁性开关   4 只
    38 编程电缆（适配器） 三菱 1 条
    39 实验导线   1 包
    40 工具箱   1 个
    41 内六角扳手   3 把
    42 螺丝刀   2 把
    43 剪刀   1 把
    44 活动板手   1 把
    45 尖嘴钳   1 把
    46 气孔塞头 Ø 6 10 只
    47 气动实训说明书   1 册
    48 三菱PLC编程软件、程序软件 光盘 1 盘
