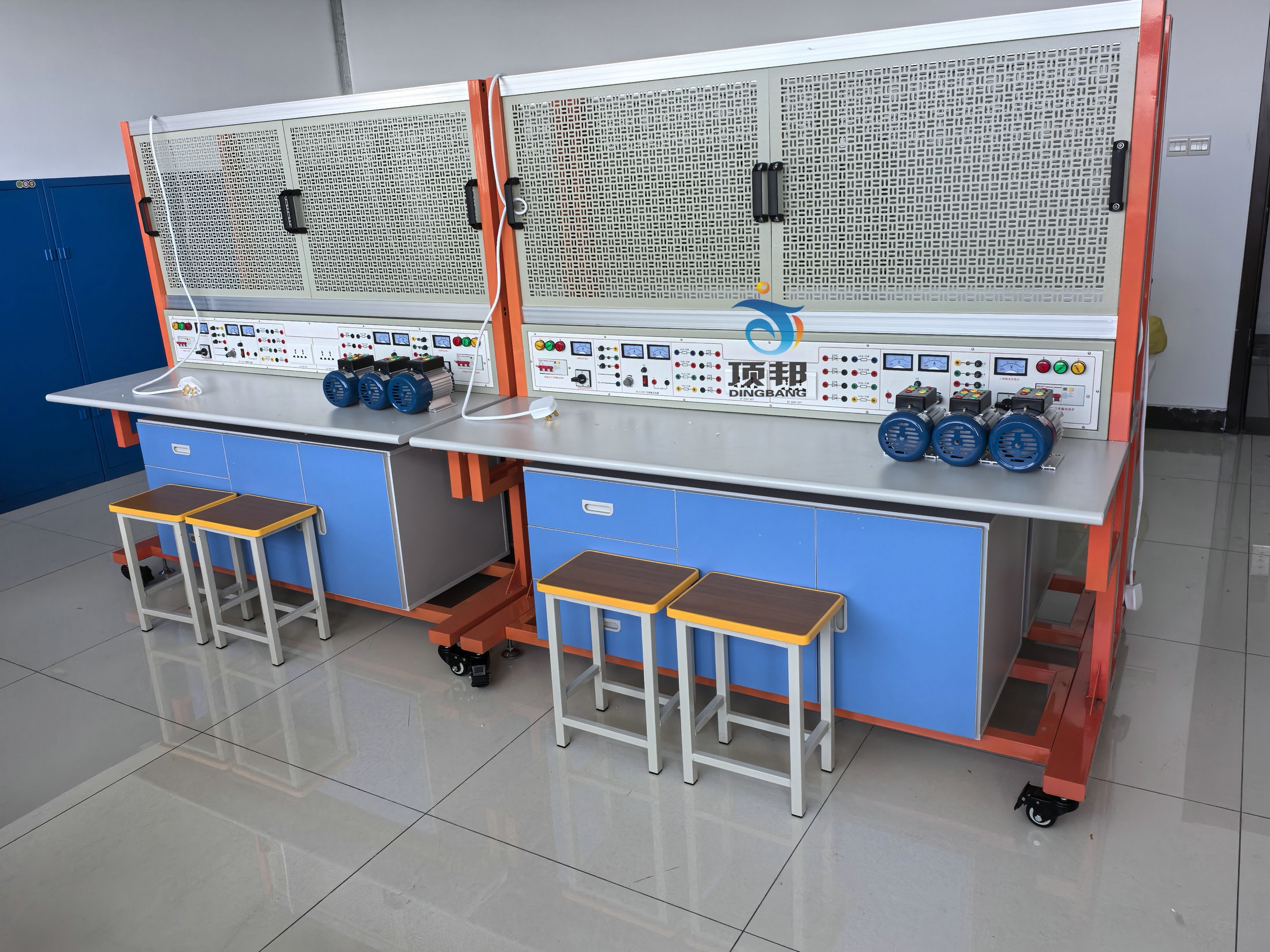

低压电工实训台是用于培养低压电气设备安装、调试、故障排查及安全操作技能的专用教学设备，核心是模拟工业/民用低压配电与控制场景，让学员在安全环境下进行实操训练。
低压电工实训台的设计围绕低压电工的核心技能展开，主要涵盖基础配电安装：单相/三相电能表接线、漏电保护器（RCD）与断路器（MCB）选型及安装、照明电路（开关、插座、灯具）安装。电机控制实训：三相异步电机的点动/连续运转控制、正反转控制、星-三角（Y-Δ）降压启动控制、多地控制电路连接与调试。仪表测量实训：使用万用表、钳形电流表、兆欧表等测量电压、电流、电阻及电机绝缘电阻。故障排查实训：预设线路故障（如短路、断路、接触不良），训练学员通过仪表检测与逻辑分析定位并排除故障。

1技术参数
低压电工实训台通常由以下模块集成，结构模块化，便于组装与故障设置：
1.1实训台架：金属框架，配备电源总开关、急停按钮、电源指示灯，确保操作安全。
1.2电源模块：提供单相220V、三相380V标准电源，部分含低压安全电源（如36V）供基础练习。
1.3元器件模块：包含断路器、交流接触器、继电器、热过载保护器、时间继电器、按钮、指示灯等低压电器元件，元件采用插拔式或螺丝固定，方便接线。
1.4测量仪表模块：内置或外接万用表、钳形表、电能表、功率表等，满足测量需求。
1.5电机与负载模块：配备小型三相异步电机（通常0.12-0.75kW）及模拟负载，用于电机控制实训。
1.6实训项目覆盖度：优先选择能覆盖“配电+电机控制+故障排查”核心项目的台体，满足教学大纲需求。
1.7安全性：必须具备过载保护、短路保护、急停功能，裸露接线端子需有防护，电源输出需符合安全标准。
1.8操作性：元器件布局清晰，接线端子标识明确，便于学员接线与故障检测；最好支持“分组实训”（如双人台）。
1.9耐用性：选择金属台架、优质元器件，确保长期高频使用不易损坏。
1.10 尺寸为 1.5*0.8*1.6(M)。
2配置清单
