一、产品概述
  1、 中级制冷工技能实训装置是专门为职业院校中级工制冷类相关专业而研制的实训装置，根据制冷类行业中级式特点，针对制冷电气控制以及制冷系统的安装与维修进行设计，强化了学生对制冷系统安装、维护，维修、调试、电气接线、工况调试、故障诊断与维修等综合职业能力。
2 学会使用软件辅助计算，轻松的制冷剂性能的计算（物热力学与热物理据运行据数据，制冷剂的比较）、组件计算 、组件效率的计算、 学会使用软件计算各种制冷循环中，系统中组件参数以及性能系数、质量流率，配管尺寸等参数

二、技术指标
   1、输入电源：单相三线   AC220V±10%  50Hz。
   2、工作环境 ：温度-10℃～-40℃ 相对湿度≤85%（25℃）。
   3、设备容量 ： ≤1.5KVA。
   4、制冷剂： R410、R600a。
   5、外形尺寸（大约）1600mm×700mm×1350mm。

三、功能特点
*1、中级制冷工技能实训装置由直流变频空调压缩机、电子膨胀阀、制冷流量自动控制系统组成。
1）4.3寸触摸屏调节直流压缩机变频频率、变频调节控制、频率显示，可以完成变频频率变化实验。
2）12路4.3寸触摸屏温度测控系统组成从而可实现过热度、过冷度控制数据实验。可以显示控制界面上。
3）29 路参数控制参数设置/查询：控制器内所有与控制相关的数据可以修改。
2、制冷管道安装、制冷系统电气接线、管道压力检漏、系统抽真空、 充注制剂与运行调试于一体。
3、中级制冷工技能实训装置根据分体式空调器控制电路原理，考核板上印有 分体式空调器电气控制电路图并加以检测点，学生通过考核板上的电路图了解其原理。
4、中级制冷工技能实训装置整体采用开放式和拆装式结构设计，学员能够在该装置上反复进行系统任意摆放、组装、焊接、管道制作训练。可以完成管道工艺技术、弯曲制作，制冷系统保压检漏方法，铜-管、铜-铁管道焊接流程工艺、系统抽真空工艺，空调、冰箱加注制冷剂任务实验。
  * 5、该装置是根据直流变频分体式空调器、风冷冰箱控制电路、作为实训考核对象，能 使学生熟练掌握空调器控制电路、基本原理及维修技术 。
6、冰箱：冰箱为无霜风冷式设计。
7、可以利用数据以蒸发器（冷凝器）热平衡法进行制冷量计算。
8、R01模块装置
手机APP请扫描主机开机时显示的软件二维码或APP下载安装后再添加设备进行操控使用。可视化配网，创新物联网配网UI界面设计，简单易操作，方便从员快速使用设备：使用手机APP联网远控远测不限距离。
1）强大的APP数据功能，智能APP控制软件。手机智能生活APP联网远近控制、主可同步数据测量。功能曲线、图集中表：过功值、过压值、超限值、超限恢复延时功能,还可以通过APP实时显示/历史数据如：电流测量、电压、电能、功率数据、功率因数数据。
2）多模式群组管理控制：一台手机可以控制112台设备远程控制监控实验台，同时支持多台手机控制一个实验台功能。
3）语言功能：支持中文/英文语言选择
4）智能AI语音控制：可通过智能APP、电脑PCOTA蓝牙、智能终端天猫小度等、智能音箱、通过全铜磁保持继电器控制输出功能（静态功率可以为0）确保控制安全。
5）分时计量：根据时间分别计算系统显示用户数据和控制动态
*4）屏幕翻转功能：可以实现液晶四方翻转：可以向左 向右向下、向上翻转，方便使用。
5）装置功能：电压 AC50-320V、电流范围0-100A、功率：0-30000W、频率0-50HZ、功率因数0.00-1.00PF、测量精度1.0、WIFI联网支持远程控制、语音控制：支持、控制输出：1路10A、过渡保护：断开、欠压保护：断开。
6）曲线历史数据：TFT真彩屏IPS高清显示电流测量、电压、电能、功率数据、功率因数数据
7）APP数据：电流测量、电压、电能、功率数据、功率因数数据、
8）APP报表功能：可以提供日报表、月报表、年报表功能等统计数据。APP功能：WIFI联网支持远程控制手机不限距离、通过智能APP可以实现远程测量、远程设定、历史曲线、实验台安全实时监测实验平台。
9）实验台过值报警功保护能：对实验台进行过压、低压、过流过阀值后，系统可以通过喇叭与显示界面发出双层报警声音执行并动作。
10）TFT真彩屏IPS高清显示，
11）系统：包含账号管理、设备管理、报修管理、用户管理，实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。
12）电压：支持电压220V50HZ/380V50HZ.
*13）环境数据：支持显示实验台实时温度显示，环境空气质量显示PM2.5显示。
*14）提供设以下安全报告截图：A、电击媓量和危险防护安全、B、SEVL电路、C受限制电源、D发热要求、E异常工作和保护条件
四、空调系统组成

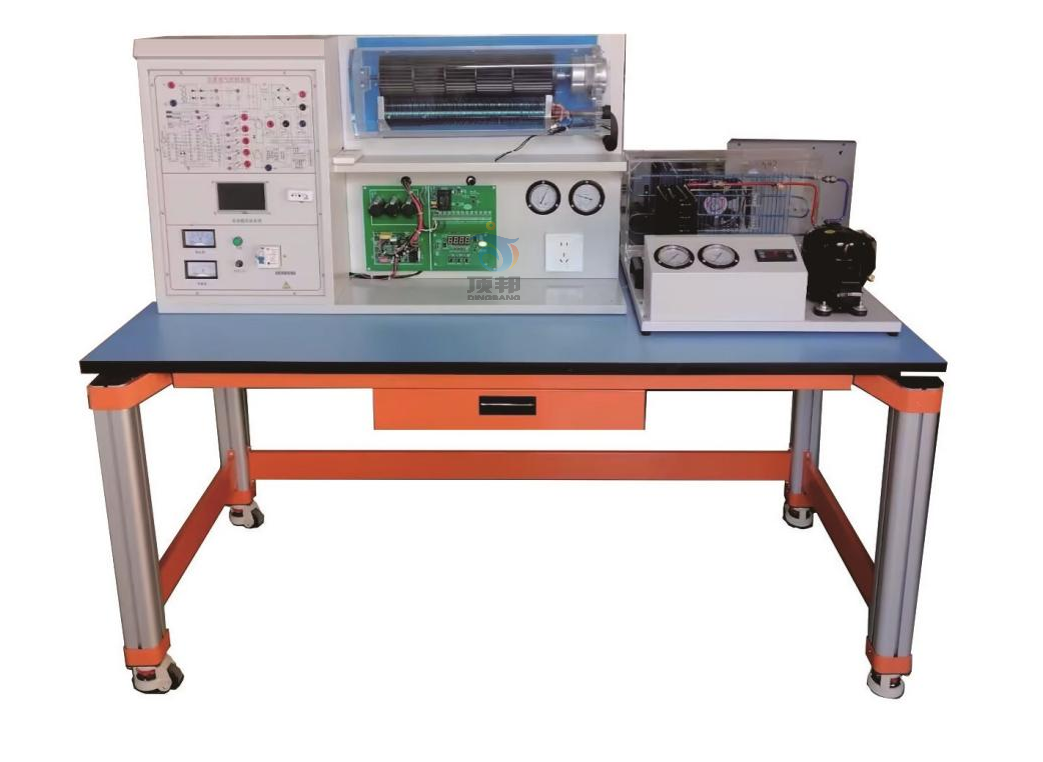

*1、中级制冷工技能实训装置：桌子采用70*70MM铝型圆形材形为结构，桌面支架由铝材一次性压铸成型，连接而成。颜色：桔色。实验平台为1.5MM板金制作，形状L形，空调室内机为壁挂式，可以挂在平台上。
2、电源模块：包括漏电短路器，电压表（0～250V） 1只，电流表（0～5A）1只。
3、空调外机：由制冷压缩机、外风机、四通阀、空调阀、制冷过滤器、液视镜、手阀、管路1套、制冷系统管路1套 2只（3.8 MPa）压力表组成。
*4、控制平台:面板上喷绘有电路原理图，主要位置安装有测试点，可以有仪表测量其工作状态，用以判断诊断电气故障位置。
5、空调室内机：内机为一体化成型透明有机玻璃外壳，可清晰的看到内机结构，包括风筒、电机、蒸发蒸发器。
风机结构模式：五线电机、三速可调。

1. 送风模式：采用标准的风筒送风模式。
2. 蒸发器（面积0.8M2）

6、智能直流变频控制系统
包括三个主要由四套系统相互配合完成制冷压缩机变频实验，制冷剂流量调节实验、数据参数调节实验。

1. 直流变频压缩机变频系统、20-100HZ,（触摸屏控制）
2. 2）制冷流量自动控制系统，支持29路数据修改控制。（触摸屏控制）
3. 3）触摸屏4.3寸智能制冷压缩机控制系统、（触摸屏控制）
4. 4）12路4.3寸路温度测量模块、（触摸屏控制）

7、无霜冰箱模块：
1）冰箱模块：整体采用开放式和拆装式结构设计，由制冷压缩机、制冷过滤器、液视镜、风机手阀组成，能使学生在该装置上能够反复对进行系统任意、放置、组装、焊接、管道制作训练。
2）制冷制冷系统500MM*500MM*300mm：管路、压缩机、蒸发器、冷凝器、制冷系统管路1套压力表（1.5MPa） 1只（3.5 MPa）1只等。
3）模拟冰箱箱体：内机为一体化透明有机玻璃，可清晰的看到时内机结构，包括蒸发器、温控制器。
五、中级制冷工技能实训装置配置表：


八、中级制冷工技能实训装置项目内容
（一）管道、电气实训部分
1、制冷工专用工具的使用。
2、制冷系统管道折弯、焊接、扩口、组装。
3、410A空调制冷系统的保压、检漏与制冷剂加充。
4、直流变频空调控制电路电气分析与故障排除。
5、无霜冰箱制冷系统的保压、检漏与制冷剂加充。
6、无霜冰箱抽真空实训。
7、无霜冰箱电路电气连接。
（二）制冷工实验内容
1、设定压缩机吸气温度过高、过低时，制冷系统制冷剂调节变化实验。
2、设定压蒸发温度过高、过低时，制冷系统制冷剂调节变化实验。
3、设定冷凝温度过高、过低时，制冷系统制冷剂调节变化实验。
4、过热度控制设定数据实验时，主要数据系统制冷制热热的影响。
5、蒸发器（冷凝器）热平衡法进行制对空调冷量计算。
6、外风机故障，压力升高
7、内风机故障。低压过低
8、传感器故障、系统不工作
9、频率过高时系统的运行故障
10、410制冷剂过多过少故障
11、节流阀过大故障和调节实验
12、电子膨胀阀开度过小故障。和调节实验
13、四通阀故障：热泵功能停机
14、冰箱结霜过多故障
15、蒸发风机不工作故障
16、制冷剂过多，压缩机故障
*五、制冷/空调系统操作软件：（单机版）
是为学习、实验、实训、而设计的制冷教学、管理、应用软件，软件支持在线选型，轻松的进行各种组件制冷量、特性、制冷剂的计算，还可以详细的分析计算出各系统、压缩机、冷凝器、蒸发器的性能分析报告，是不可多得的制冷系实训应用软件，软件可有效计算分析制冷系统中的特性，是工作学习的好帮手。PC版本软件支持在PC上进行制冷系统各组件模拟运行，模拟效果非常之逼真，可以获取详细的参数并进行计算，还可以绘图。
主要功能
1）制冷剂性能的数据获得（物热力学与热物理据运行据数时，制冷剂的比较）、组件计算 、组件效率的计算。
2）瞬间动态仿真对象的冷却：如：其冷却期间的评估。
3）周期分析：例如一个和两个阶段的周期比较。
4）系统尺寸：获得组件的大小与一般的尺寸标准。
5）过冷温度的设定、过热度加载选择计算
6）提供便捷的制冷系统使用方法，支持在PC上模拟制冷的效果，可以制作压焓图，可以测试制冷系统是否可以正常运行，非常广泛应用于高校学习、实训。
7）软件把可数据获得应用制冷管道管径选型、制冷剂物性组件、计算制冷剂物性、计算制冷剂管道压降。您就相当于有了个助手和顾问，可以计算所有制冷剂和一些CFC的热力物质数据和运输特性。含有计算不同的一级和多级步循环制冷模型和计算制冷剂管尺寸的模型。
8）软件可获得几个不同的单步和双步制冷机械加工模数。第4步中也可计算制冷管子定径的新模数。可以在项目中了解如何选择和计算这些过程：
9）计算热力性质和各点：可以在气体或液体饱和状态下计算热力性质和各状态点
10）获得制冷状态图：为所有制冷剂提供了相关的压力焓和温度-焓图(p,h- 和T,s-图)；甚至还可以按按扭将计算过的循环过程顺序插到图
11）8种选择循环图标，可以根据自己的参数来设定制冷循环，单级循环和多级循环均可以实现，不仅有各种制冷剂的物性参数表。如进入5号压缩参数设定界面，等待参数设定完毕，点击计算按钮；当参数计算完成，可查看各压力点参数以及性能系数、质量流率，配管尺寸等参数
12）压焓图，PC系统模拟计算运行条件与已知组件的系统评估操作，系统效率和建议，评价降低能耗。
