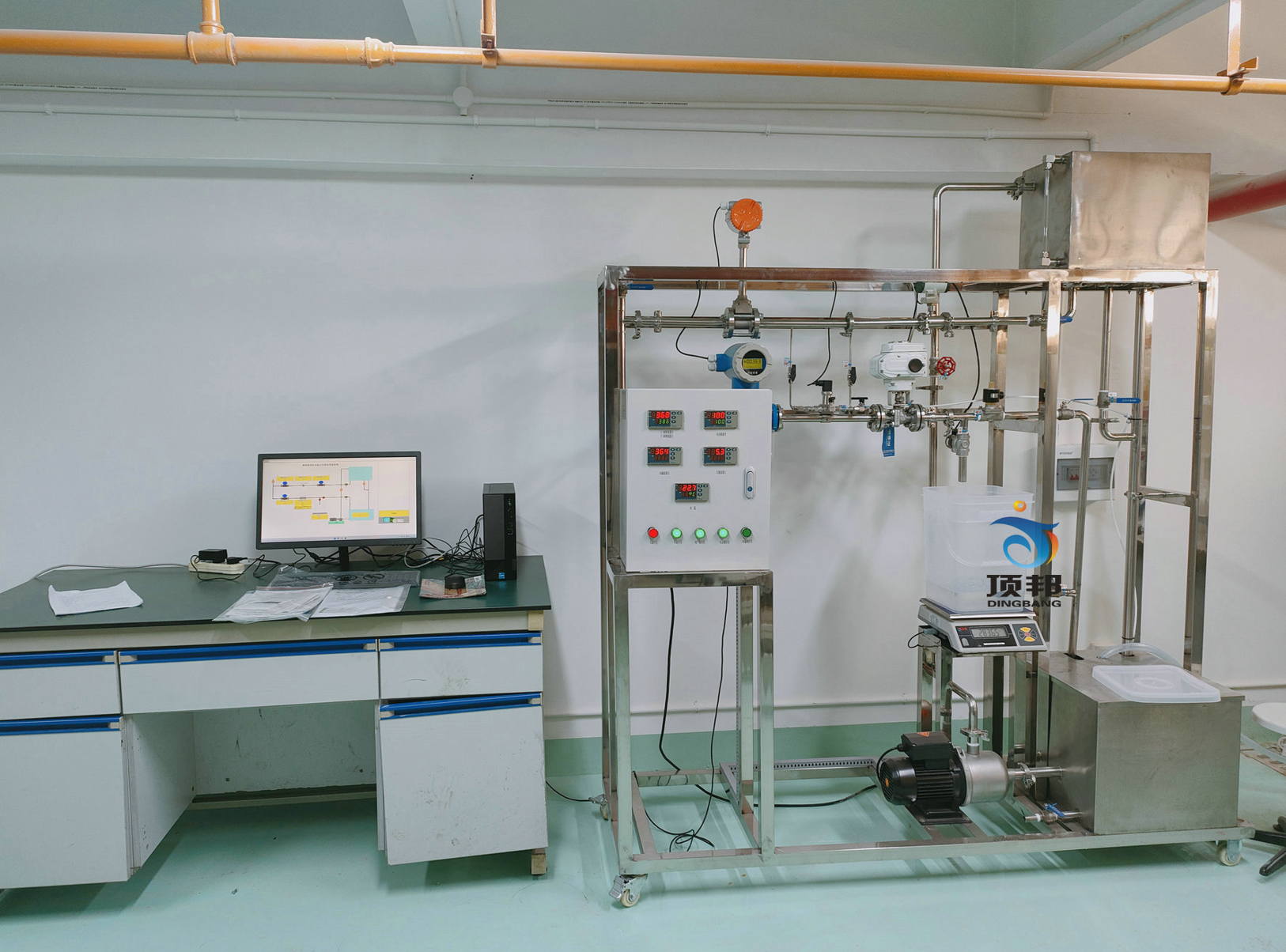

• 液体流量仪表标定实验装置

    一、产品概述:
      液体流量仪表标定实验系统是生产与科学试验中的重要参数,不论是工业生产还是科学试验都需要进行流量的测量,以核算过程或设备的生产能力及各部分流量所占的比例,以便对过程或设备作出评价。目前,测量流量的仪表大致可分为三类,即速度法、体积法和质量流量法。
      虽然各种流量仪表在出厂前都进行了流量标定,建立了流量刻度标尺,但是在实验室或生产上应用时,工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计,则需要在使用之前进行现场校准工作。
      液体流量仪表标定实验装置主要采用称重法,对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据,经过串口传输给计算机使用;完成实时数据读取,数据计算和数据存储,历史数据查询以及实时曲线绘制,并实现流量计标定。
    二、技术参数:
    1、流量范围:1~10m3/h
    2、压力:1.6MPa介质:水
    3、仪表测量精度:0.5级
    4、电源:440V 16A
    5、输出信号:4~20mA
    6、涡街流量计,检测介质温度-20~250℃,精度等级:液体≤1%,测量范围液体3~60m3/h,可正偏。
    7、涡轮流量计,检测介质温度-20~120℃,精度等级:≤0.5%,测量范围4~40 m3/h。
    8、电磁流量计,检测介质温度-15~100℃,精度等级:≤0.5%,最大测量流量70 m3/h。
    9、板孔流量计,检测介质温度-15~250℃,精度等级:≤1%,公称压力2.5MPa。
    10、功能齐全,使用方便,数据采集过程全部由计算机控制,达到数据显示和绘图同步进行。
    三、配置清单:

    序号名        称型     号   规   格数量
    一、水路系统
    1水泵不锈钢1台
    2截止阀闸阀,排污阀,排气阀,过滤器等5只
    3管路塑钢管,接头,不锈钢管,法兰,连接件1套
    4高位水箱不锈钢1只
    5水槽不锈钢1只
    6机架结构不锈钢,自制1套
    二、电子称重单元
    1电子秤串口通讯,9903-15kg/9903-15kg1台
    2称量筒不锈钢1只
    三、数据采集系统
    1数据采集单元自制1台
    2数据传输电缆RS232/485,支持MODBUS协议1只
    3信号线RVVP 2×0.751批
    4温度传感器PT1002只
    四、测量控制单元
    1计算机
    1套
    2有机玻璃板具体外形尺寸见图纸1套
    3比例调节阀φ201只
    4电磁阀φ202只
    5电气辅材空气开关,漏电保护器,电线,光电隔离模块,线槽1套
    五、待校准流量计
    1孔板流量计φ20 一体化孔板流量计1套
    2涡街流量计φ20 LUGB系列涡街流量计典型产品1套
    3涡轮流量计φ20 LW系列液体涡轮流量计1套
    4电磁流量计φ20 LD系列电磁流量计典型产品1套
