• DB-E803  EDA/SOPC综合实验系统


    一、适合专业
    EDA/SOPC综合实验系统适用于计算机专业和电类专业的本科、研究生,如计算机科学、微电子、通信、测控技术与仪器设计、电子工程、机电一体化、自动化等相关专业。
    二、概述
    DB-E803  EDA/SOPC综合实验系统是根据现代电子发展的方向,集EDA和SOPC系统开发为一体的综合性实验开发系统,除了满足高校专、本科生和研究生的SOPC教学实验开发之外,也是电子设计和电子项目开发的理想工具。整个开发系统由核心板、系统板和扩展板构成,根据用户不同的需求配置成不同的开发系统。
    核心板自成小系统,只需外接5V直流电源即可以开发设计,主芯片可用Altera公司的Cyclone系列EP1C12、EP2C20、EP2C35等。不同的核心板上配置了不同开发需求的FLASH、SRAM、高速时钟和配置芯片以及JTAG、AS调试接口、电源管理、专用扩展接口等。同时核心板灵活的扩展方式,可以根据用户的不同开发项目很方便的扩展不同的外围接口。
    三、参考图片

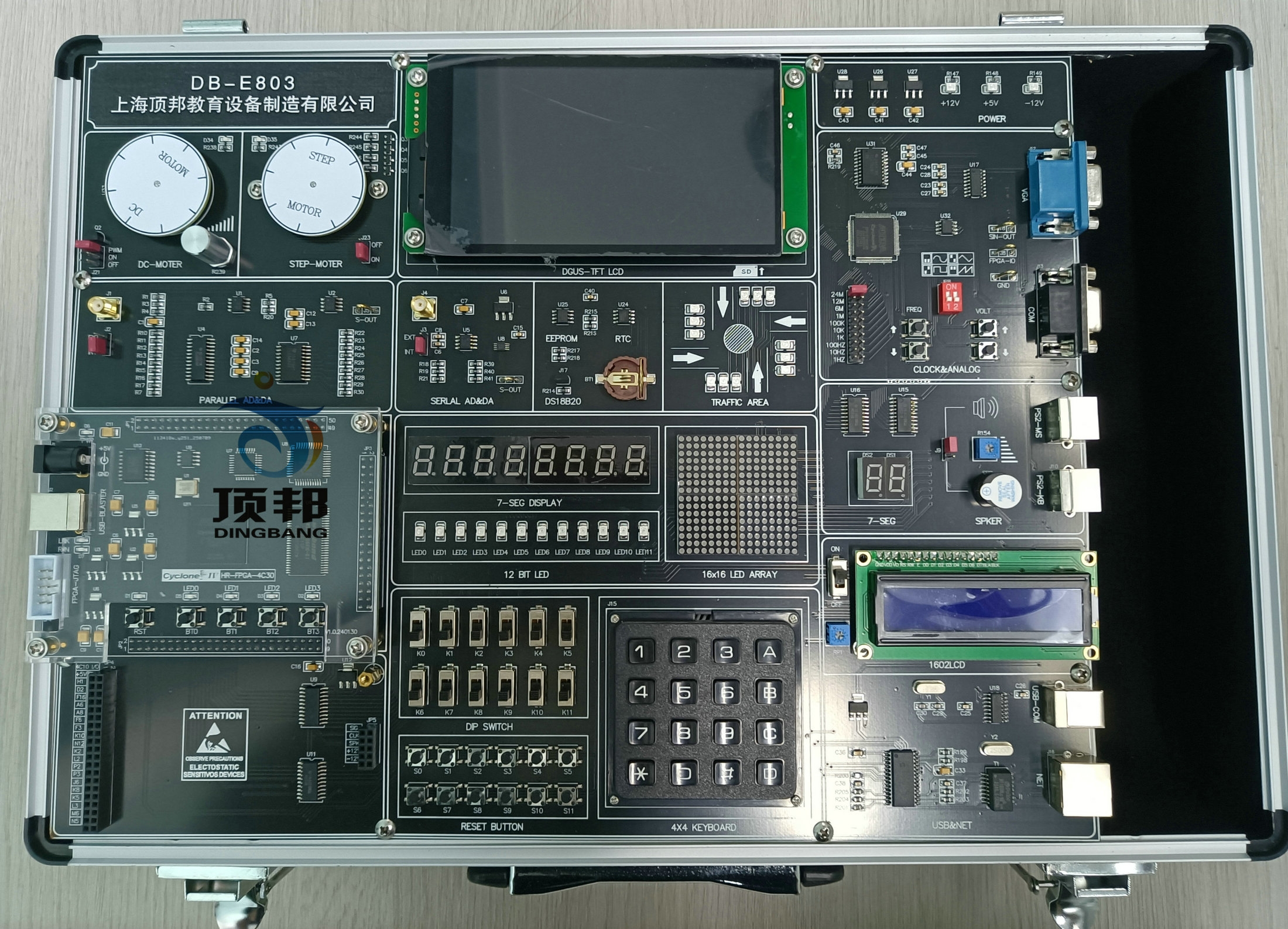

    EDA/SOPC综合实验系统

    四、系统规格
        NIOSII-EP1C12 FPGA核心板
    1、核心板采用6层高精度PCB设计,系统运行更加稳定、可靠。
    2、主芯片采用Altera公司Cyclone 系列级FPGA EP1C12F324C8N,门电路高达30万
    3、FPGA配置芯片采用EPCS4,容量4M BIT,采用AS模式编程,擦写次数高达上万次。
    4、提供AS、JTAG两种编程模式。
    5、标准配置ByteBlaster II电缆一根。
    6、一路50M高速、稳定系统时钟源。
    7、一路系统复位电路。
    8、系统电源管理模块提供+5V、+3.3V、+2.5V等多种不同电压的电源输出供系统使用。
    9、提供两路SRAM,芯片采用IDT71V416-10P。容量高达256K*32BIT。
    10、一路FLASH 芯片采用AM29L017D。容量高过2M*8BIT。
    11、系统提供四位通用的复位按键和四位通用的发光管和一个静态七段码管显示。
    12、提供三路高速扩展接口和一路电源输入接口。
        EDA/SOPC系统板
    1、标配128*240大屏幕LCD。用户可更换不同规格的LCD显示屏和触摸屏。
    2、1个模块信号模块,可提供频率、幅度均可调的正弦波、三角波、方波等信号波形。
    3、1个数字时钟输出模块,可提供48M至1HZ的数字脉冲信号。
    4、1个VGA接口。
    5、2个串行接口。
    6、1个Ethernet10M/100M高速接口,利用RTL8019芯片实现TCP/IP协议转换。
    7、2个PS2接口,可以接键盘或鼠标。
    8、1个I2C接口的E2PROM,型号为AT24C08N。
    9、1个音频CODEC模块(立体声双通道输出)。
    10、1个音频喇叭输出模块。
    11、1个USB接口,利用PDIUSBD12芯片实现USB协议转换以及与其它设备的通信。
    12、1个8位高速并行ADC接口模块,速度高达40 Msps。
    13、1个8位高速并行DAC接口模块速度高达33 Msps。
    14、1个串行A/D转换接口。
    15、1个RTC实时时钟芯片,具有时钟掉电保护、电池在线式充电功能。
    16、12个拨动开关和8个按键开关输入
    17、16个发光LED显示。
    18、1个八位七段码管显示模块。
    19、16x16矩阵led点阵显示模块。
    20、1个电压控制的直流电机和1个四相的步进电机模块。
    21、1个交通灯模块。
    22、1个数字温度传感和1个霍尔传感器模块。
    23、两路高速扩展模块。
    24、多路电源输出(均带过流、过压保护)。
    五、实验项目
      EDA/VHDL电路设计实验(部分)
    1、七人表决器
    2、序列检测器
    3、格雷码变换…
    4、出租车计费器
    5、BCD码加法器
    6、多功能数字钟
    7、四人抢答器
    8、音乐存储播放器
    9、四位并行乘法器
    10、数字秒表
    11、设计基本触发器
    12、频率计信号发生器
    13、交通灯控制器
    14、数码锁
    15、可控脉冲发生器
    17、正负脉宽数控调制
    16、VGA彩条发生器和图象显示控制设计
    ……
      NIOSII32位处理器实验
    1、建立简单的NIOSII系统
    2、DMA传输实验
    3、建立带SRAM和JTAG的HELLO实验
    4、SPI接口音频CODEC实验
    5、PIO外部中断按键开关实验
    6、图形点阵液晶LCD显示控制设计
    7、开关信号的PIO输入/输出实验
    8、USB的枚举实验
    9、键盘扫描与显示的设计
    10、PS/2键盘操作实验
    11、定时器实验
    12、PS2鼠标操作实验
    13、串口通信实验
    14、RTC实时时钟设计
    15、以太网通迅实验
    16、高速AD/DA实验
    17、基于IIC的 EEPROM读写实验
      NIOSII综合实验
    1、基于SOPC技术的简易数字示波器设计实验
    2、基于SOPC技术的电子文本阅读器设计实验(液晶终端显示)
    3、基于SOPC技术的电机闭环调速实验(速度反馈与PID调节)
    4、基于SOPC技术的时时FFT实验设计实验
    六、软件配置
    1、QuartusII设计软件,5.1版 + SP2补丁,支持全系列CycloneI/II芯片。
    2、SoPC Builder标准微处理器外设库。
    3、NiosII开发工具,包括NisoII 集成开发环境(IDE 5.1)
    4、Microtronix NiosII  Linux开发包,1.4版本,支持QuartusII5.1和NIOSII 5.1
    七、文档资料
    1、用户手册
    2、QuartusII和NIOSII IDE安装指导和入门教程。
    3、Verilog HDL/VHDL教学实验指导手册。
    4、主要芯片的数据手册及完整的电路图PDF文档。
