    • DB-PV18太阳能光伏发电系统实验实训装置采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。

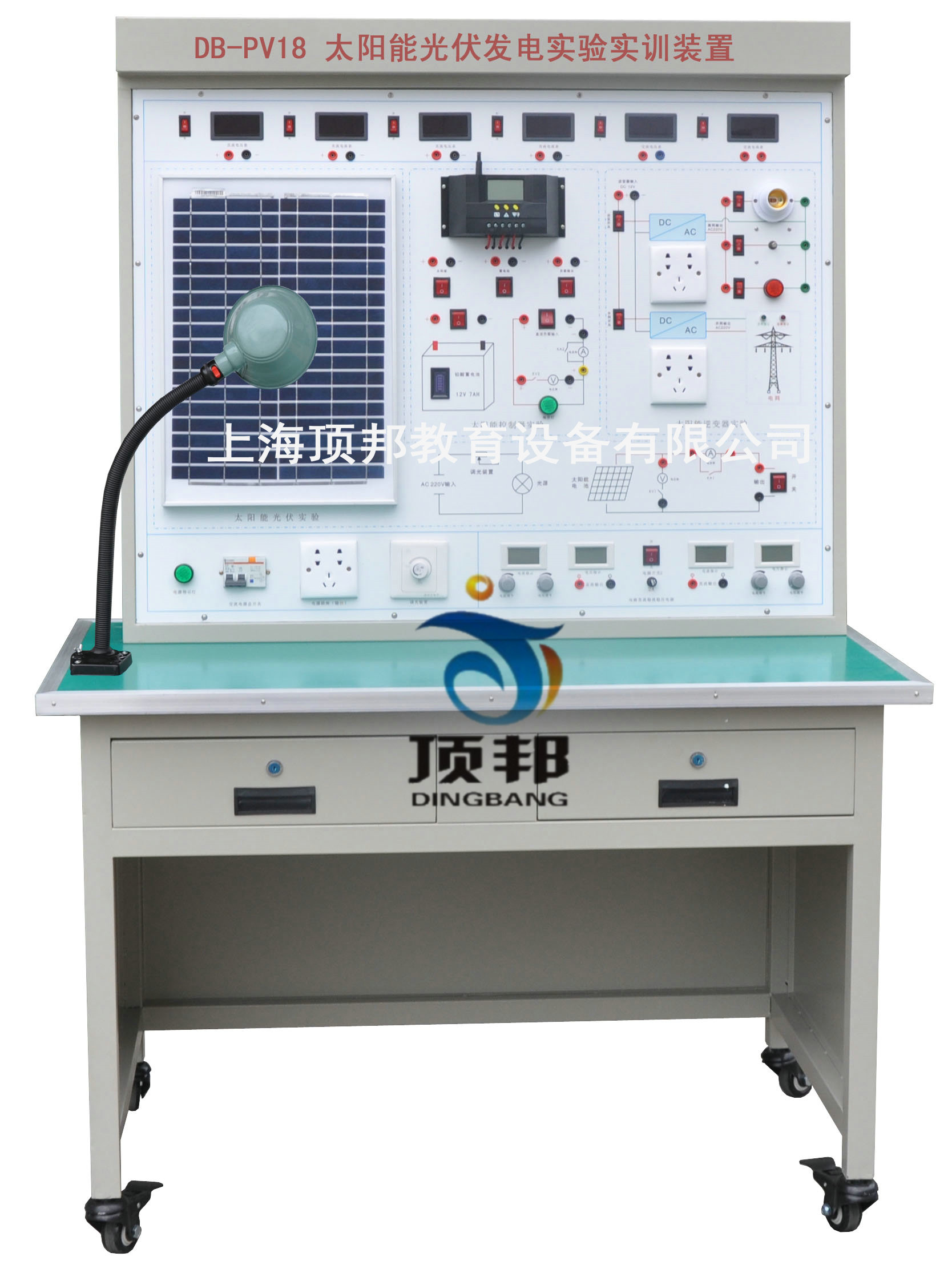

      太阳能光伏发电系统实验实训装置
      一、主要技术指标及规格:
      1.太阳能电池组具体参数如下:
      ◆ 峰值功率:30W
      ◆ 最大功率电压:17.5V
      ◆ 最大功率电流:1.95A
      ◆ 开路电压:22V
      ◆ 短路电流:2.2A
      ◆ 安装尺寸:622*550*18mm
      2.太阳能控制器具体功能如下
      ◆ 使用单片机和专用软件,实现智能控制,自动识别24V系统。
      ◆ 采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
      ◆ 多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
      ◆ 具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
      ◆ 浮充电温度补偿功能。
      ◆ 使用了数字LED显示及设置,一键式操作即可完成所有设置,方便直观。
      3.蓄电池:一般为铅酸电池,具有如下特点:
      ◆ 自放电率低
      ◆ 使用寿命长
      ◆ 深放电能力强
      ◆ 充电效率高 工作温度范围宽
      4.离网逆变器:正弦波逆变器,具体功能参数如下:
      ◆ 纯正弦波输出(失真率<4%)
      ◆ 输入输出完全隔离设计
      ◆ 能快速并行启动电容、电感负载
      ◆ 三色指示灯显示,输入电压,输出电压,负载水准和故障情形
      ◆ 负载控制风扇冷却
      ◆ 过压/欠压/短路/过载/超温保护
      5.负载:
      ◆ 直流负载包括:LED灯,风机等;
      ◆ 交流负载包括:节能灯和交流电机等。
      6.并网逆变器:
      并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点;DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
      7.监测仪表:
      完成实验时数据的读取,可监测太阳能电池组的电压和电流;并网逆变器输出的电压和电流;离网逆变器输出的电压和电流。
      三、实验项目:
      实验一 太阳能光伏板能量转换实验
      实验二 环境对光伏转换影响实验
      实验三 太阳能电池光伏系统直接负载特性实验
      实验四 太阳能控制器工作原理实验
      实验五 接反保护实验
      实验六 太阳能控制器对蓄电池的过充保护实验
      实验七 太阳能控制器对蓄电池的过放保护实验
      实验八 夜间防反充实验
      实验九 离网型逆变器工作原理实验
      实验十 独立光伏发电实验
      实验十一 并网型逆变器工作原理实验
      实验十二 光伏并网实验
      四、主要设备清单:

      序号 数量 单位 价格
      1 实验台   1
      2 太阳能电池板   1
      3 离网逆变电源   1
      4 同步逆变电源   1
      5 太阳能控制器   1
      6 蓄电池   1
      7 直流负载   1
      8 交流负载   1
      9 人造光源   1
      10 稳压电源   1
