    • 一、系统概述
      400W风力发电教学实验实训装置由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、负载单元、显示单元共七大单元系统组成,系统能进行风力发电相关全过程实验,是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。

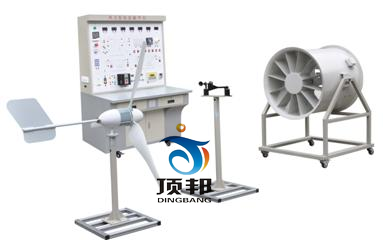

      400W风力发电教学实验实训装置
      教学特点
        集成了室内温/湿度仪,风速测量系统,让使用者操作起来更直观。
        采用数字化DSP技术,对蓄电池充放电进行全智能化的管理。
        控制屏面板上采用直观的数字仪表和液晶显示,让用户即时了解系统工作状态。
        系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
        风力发电实训装置,可以让实训学生自行拆装移动,使用简便、节能环保、无污染。
        增加分布式发电原理与实验模块,让学生增加对新知识的理解
      二、系统运行技术条件
      1.风力系统
        风轮直径:1.65(m)
        启动风速:1.5(m/s)
        额定风速:12(m/s)
        安全风速:35(m/s)
        工作形式:上风式永磁同步发电机
        风叶旋转方向:顺时针
        风叶数量:3(片)
        风叶材料:玻璃增强聚丙烯材料
        电机材料:铝合金&不锈钢
      模拟风洞:
      风量:34073 m3/h,1275Pa-2138Pa
      电压:三相四线 380VAC
      功率:2.2kW
      调速单元:3KW 矢量变频器,输出频率:0-100Hz
      2.充电系统
        额定功率:400(W)
        额定电压:12/24(V)
        额定电流:33.3/16.7(A)
      3.电力蓄能系统(机内)
        储能形式:阀控式密封铅酸蓄电池
        额定电压:12V
        额定容量:55Ah
        充电方法(恒压),循环︰最大充电电流为5.6A
      4.逆变模块系统(机内)
        直流输入电压:10.5~16.8 VDC
        额定蔬出功率:300W
        输出电压:110/220VAC
        输出波形:纯正弦波
        输出频率:50Hz
        工作效率:85%
        功率因数:>0.88
        波形失真率≤5%
        工作环境:温度-20℃~50℃
        相对湿度:﹤90﹪(25℃)
        保护功能:极性反接、短路、过热、过载保护
      5.控制模块系统
        工作电压:12VDC
        充电功率:500W
        光伏功率:100W
        风机功率:400W
        充电方式:PWM脉宽调制
        充电最大电流 16.5A
        过放保护电压 10.5V
        过放恢复电压 12.6V
        输出保护电压 16.2V
        卸载开始电压(出厂值)15V
        卸载开始电流(出厂值) 12A
        控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能;
      6.负载模块装置系统
        风扇:×1个,额定电压:12/24V,工作电流:1.25A,功率:15W
        马达:×1个,额定电压:12/24V,工作电流:0.35A,功率:5W  转速:20rmp/min
        交流LED灯×1个,交流节能灯×1个
        直流模拟负载:12V/24V/28WLED路灯板,带PWM调光功能,输出功率可设置
      7.显示装置系统
        直流电流表:× 1个,20A, 显示模式︰0.5”LED
        直流电压表:× 1个,50V, 显示模式︰0.5”LED
        交流电压表:× 1个,500V,显示模式︰0.5”LED
        交流电流表:× 1个,5A,  显示模式︰0.5”LED
        交流电压表:× 1个,50V, 显示模式︰0.5”LED
        交流电流表:× 1个,50A, 显示模式︰0.5”LED
        时间、温/湿度表:× 1个,-20~99.9℃  显示时间,室内温、湿度
        风机转速表:× 1个,5A,  显示模式︰0.5”LED
        风速风向仪:风速:0~45M/S
                     风向:0~360°
                     精度±0.3M/S±3°
                     工作电源:AC220V,50HZ,DC12V可选
                     过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
      8.电气开关操作柜
         交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
        仪表显示、控制按钮(开关)、智能型风光互补控制器、风速仪、鼓风机调速。

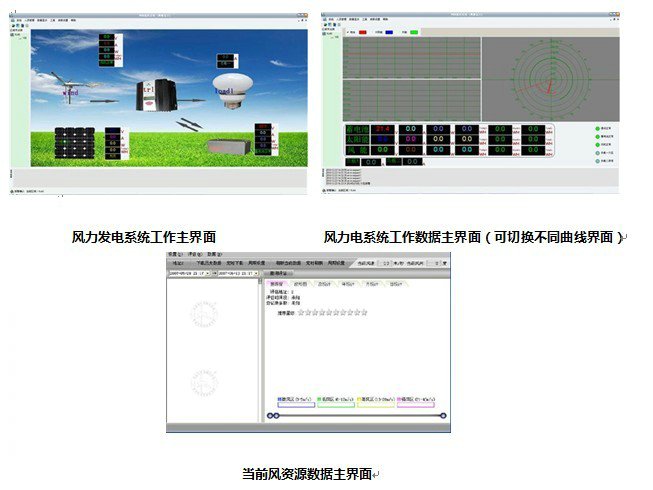

      9、监控软件
        PC监控模块:监控主机、监控软件。
        显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。
      风光互补微网机电实训系统
      三、教学项目及实验内容
      实验1.风力发电基础理论原理性实验
      实验2.风力发电系统设计实验
      实验3.风力发电基础理论与应用技术仿真实验
      实验4.风力发电相关测量技术实验
      实验5.风力发电控制技术实验
      实验6.风力发电电力电子实验
      实验7.过放保护、过放恢复、过充保护、过充恢复
             均充保护、均充恢复、浮充保护、浮充恢复
      实验8.过风速报警、欠风速报警、液晶显示风速
      实验9.风力发电系统的直接负载实验
      实验10.风力发电系统的风速变化影响实验
      实验11.限速机械保护系统原理实验
      实验12.限速电控保护系统原理实验
      实验13.风机过功率保护实验
      实验14.风机超速保护实验
      实验15.不同转速下风力发电曲线实验
      实验16.风况检测实验
      实验17.独立风机系统实验
        实验18. 综合实验。
      四、主要设备清单


      序号 名     型
      1 风力发电系统操作台   1
      2 400W风力发电机   1
      3 塔架、拉索   1
      4 转速仪表(含支架)   1
      5 风力发电控制器   1
      6 蓄电池组55Ah   1
      7 实验附件   1
      8 软件   1
      价格合计:
