    • 一、系统实训应用范围:
      太阳能光伏并网发电教学实训台主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
      光伏并网发电系统实训台
      二、技术参数
      2.1、太阳能电池板
      太阳能电池板采用阵列组装形式,主要采用4块(或更多)小型太阳能电池板组建,可实现太阳能电池板的并接方式和串接方式,进而提供大电流或大电压的两种太阳能电池板组网方式。
       最大输出功率:100W*3块
       开路电压:35V(并联)
       短路电流:3*3.25A(并联)
      2.2、模拟太阳灯
       工作电压:AC220V
       额定功率:500W
       调节器功率:600W
       电压调节范围:0~220V可调
       功率调节范围:0~500W连续可调
       光照度范围:0~&1280Lux
      2.3、照度计
       量程:0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx(225000Lx)自动切换量程。
      2.4、系统包含电压表、电流表、有功、无功率表,温度表及湿度表
       直流电压表200V、直流电流表20A各3只
       交流电压表500V、交流电流表5A各3只
       有功功率表 1只
       无功功率表 1只
       温度、湿度表:温度测量范围:-50℃-+70℃ 湿度测量范围:20%-90%
      2.5、环境监测模块技术指标
       含有照度计、温度表、湿度表,单片机时钟系统,实现时间的显示
      2.6、13寸工控一体机,带触摸功能
       C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
       主 板:Intel M11工控固态节能主板
       内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
       硬 盘:24G SSD固态硬盘
       显 卡:集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
       声 卡:集成ALC662 6声道高保真音频控制器
       网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
       电 源:外置电源(100V至220V宽幅电压,全球通用)
       显示屏:13寸LED工控屏 分辨率:1024*600
       触摸屏:台湾军工Touchkit 4线触摸屏,透光率高;性能稳定,触摸灵敏
       整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制),
       1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out(绿色),1* Mic(红色)
       2*COM串口,1* 12V DC_JACK输入接口
      系统状态:
      太阳能控制器(带报警功能):
       输入电压、电流、功率的数据显示及动态曲线显示
       输出电压、电流、功率的数据显示及动态曲线显示
       蓄电池:电压数据显示及动态曲线显示
      2.7 并网逆变器:
      并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点;DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
      系统面板设有用来测量DC、AC相关参数的多个测试端口,可测量DC-DC电压电流变化和DC-AC逆变过程中的电压电流及曲线变化和波形对比。
      6级功率搜索功能
      在自动调整的过程中,会看到LOW灯不停的闪烁,功率会由0作为起点,向最大功率点加大输出功率,重启最多为6次,然后进入功率锁定状态,锁定时ST灯长亮。
      在进行6级功率搜索程序时,所需的时间为10分钟。
       直接连接到太阳能电池板(不需要连接电池)
       AC标准电压范围:90V~140V/180V~260VAC
       AC频率范围: 55Hz~63Hz/45Hz~53Hz
       并网输出功率:300W
       输出电流总谐波失真:THDIAC <5%
       相 位 差: <1%
       孤岛效应保护: VAC;f AC
       输出短路保护: 限流
       显示方式: LED
       待机功耗: <2W
       夜间功耗: <1W
       环境温度范围: -25 ℃~60℃
       环境湿度: 0~99%(Indoor Type Design)
      高性能自动功率点追踪(MPPT)
      强大的MPPT算法,以优化来自太阳能电池板的功率收集,可精确地捕捉及锁定最大输出功率点,使发电量大幅提高到大于25%以上。

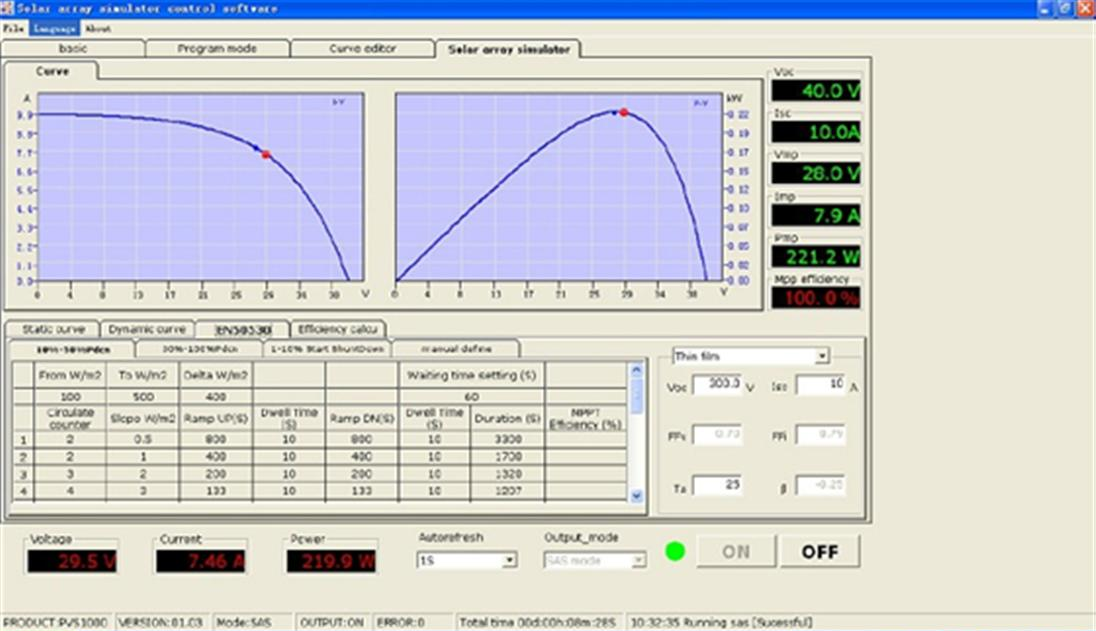

      MPPT追踪图
      MPPT追踪图

      电力输出:(逆向电力传输)
      高效的电力逆向传输技术,专利技术之一,逆变器在并网输出模式时电力以反方向电力传输,自动检测电路中的负载并优先进行使用,用不完的电力才向电网逆方向传输供应到其他地方使用,电力传输率可达99.9%。在光伏发电应用系统中使输出效率更高。

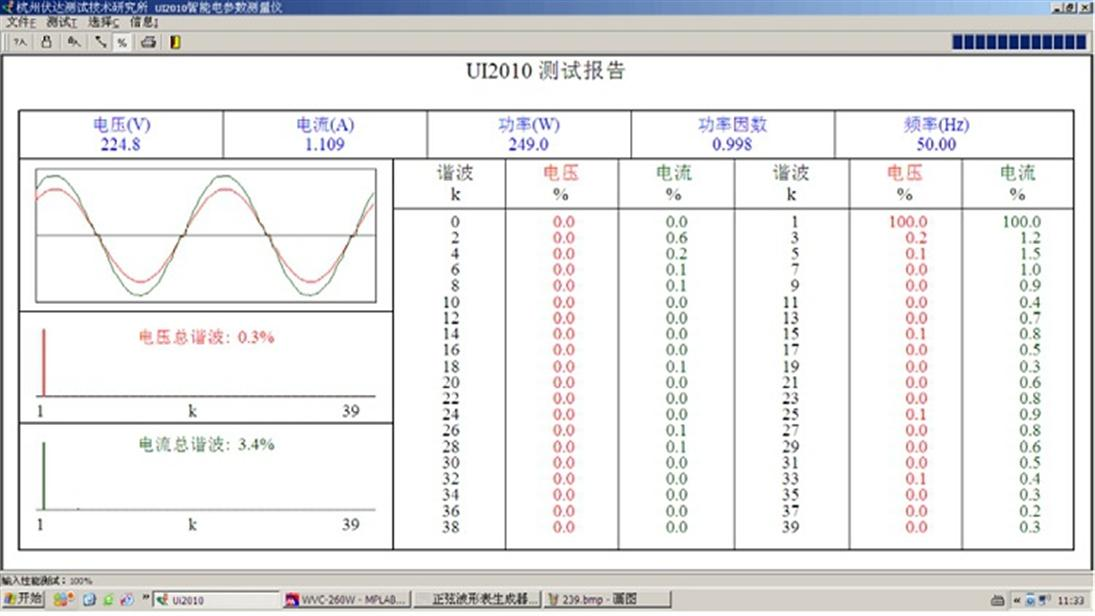

      并网湝波分量测试图
      并网湝波分量测试图
      软件
      三、可完成的实验内容:
      实验一 太阳能电池板特性实验系列
      1-1、太阳能电池板开路电压测试实验
      1-2、太阳能电池板短路电流测试实验
      1-3、太阳能电板I-V特性测试实验
      1-4、太阳能电池板最大输出功率计算实验
      1-5、太阳能电池板填充因子计算实验
      1-6、太阳能电池板转换效率测量实验
      1-7、开路电压与相对光强的函数关系实验
      1-8、短路电流与相对光强的函数关系实验
      1-9、太阳能电池板P-V特性测试实验
      1-10、太阳能电池板暗伏安特性测试实验
      1-11、太阳能组件输出特性测试实验
      1-12、串联电阻对填充因子的影响测试实验
      1-13、并联电阻对填充因子的影响测试实验
      1-14、太阳能电池光谱特性测试实验
      1-15、太阳能电池板的串联开路电压测试实验
      1-16、太阳能电池板的串联短路电流测试实验
      1-17、太阳能电池板的并联开路电压测试实验
      1-18、太阳能电池板的并联短路电流测试实验
      1-19、负载特性测试实验
      实验二 太阳能光伏逆变器实验系列
      2-1、逆变器的工作原理分析实验
      2-2、输出电压、电流测试实验
      2-3、最大输出功率的估算实验
      2-4、过载或短路保护演示实验
      2-5、输入电压范围测试实验
      2-6、转换效率计算实验
      实验三 并网逆变电源技术实验
      3-1、并网逆变电源单元组成原理技术实验
      3-2、并网逆变器的最大功率跟踪、MPPT 控制方法的比较实验,探讨新方法
      3-3、光伏同步电源与风电同步电源并网兼容控制技术测试实验
      3-4、并网逆变器的防孤岛效应瞬间保护技术测试试验
      3-5、并网逆变电源输出功率与光伏能量变换的实验
      3-6、并网逆变电源直流输入欠压控制实验
      3-7、并网逆变电源交流输出波形测试实验
      3-8、并网逆变器输入功率与输出功率比值效率计算与测试实验
      实验四 并网发电系统监控软件实验
      4-1、在上位软件里查看单站监控项目:直流电压VDC、直流电流A、输入功率KW 交流电压VDC、交流电流A、输出功率KW,日发电量KWh、日运行时数hmin、总发电量KWh、总运行时数h,二氧化炭排放量查询。
