• 一、系统特点
    1.新颖性:以前沿技术为导向,与实验相结合。
    2.开放性:开放式设计,用户可以利用装置资源进行二次设计。
    3.实用性:采用准实物设计。
    太阳能光热利用系统演示测量实验台


    二、实验台的组成
    1.太阳能系统:太阳能集热器、蓄热水箱、变频水泵
    2.控制系统:太阳能控制器
    3.采暖系统:地面盘管
    4.DBT—2A型太阳热水系统性能测试仪
    5.配套管件
    三、实验台系统图

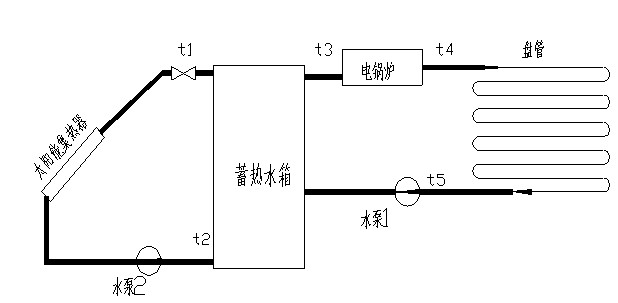

    1.太阳能+地板采暖

    太阳能光热利用系统演示测量实验台

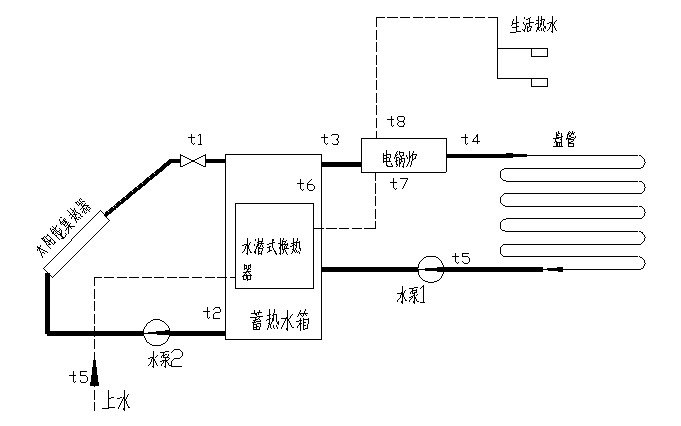

    2.太阳能+地板采暖+生活热水
    太阳能光热利用系统演示测量实验台

    四、实验台的主要功能
    1.掌握太阳能系统的基本原理,使学生理解各个部件的用途。
    2.太阳能热水系统、太阳能+地板采暖系统。
    3.分析当地全年不同的室外条件下,利用太阳能制备生活热水、太阳能供暖的可行性和经济性,掌握其基本规律,为进一步地深入研究、应用积累实验数据。
    4.对在相同的热负荷条件下,调整太阳能集热器面积、蓄热水箱容积,找出最佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。
    5.根据进出口温度不同,分析全年热泵系统的COP,确定太阳能+水源热泵空调冷热源系统比例。

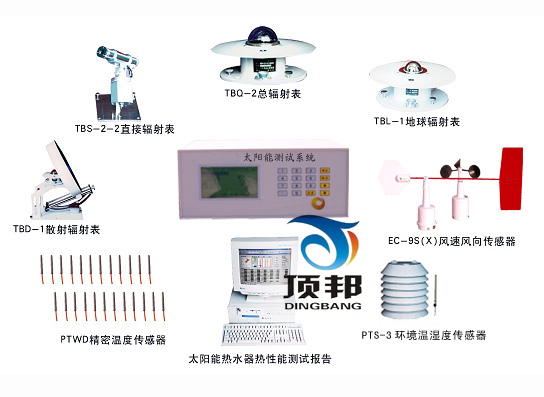

    DBT—2A型太阳热水系统性能测试仪
     (便携式仪器适合太阳能热水工程现场检测)

    DBT—2A型太阳热水系统性能测试仪是满足国标GB/T20095-2006要求的一款专业热水工程的检测仪器,保证热水工程的设计指标及施工质量验收标准。同时该产品还可以长期工作于热水工程中,对整个系统进行在线监测,随时对系统内的热性能进行诊断和报警,并提供运行数据。是质检部门,生产厂家,科研单位必备产品。
    一、产品测试范围
    1.家用太阳能热水器
    2.太阳能热水工程
    二、产品运行环境
    1.环境温度   -40℃~60℃
    2.相对湿度   ≤90%
    3.适用电源   220V(±10%),50Hz(±2%),或无电源地区(内配充电电池DC12V)
    三、技术指标及特点


    太阳辐射  A.通道数:2通道(总辐射)     B.测量范围:0~2000W/m2
     C.测量精度:小于5%            D.显示分辨率:1 W/m2
     E.显示内容:瞬时值,小时累计量,日累计量等
    水箱温度  A.通道数:3路       B.测量范围:-20~150℃      C.测量精度:±0.2℃
     D.显示分辨率:0.1℃,不锈钢封装,¢4*40mm,全密封,防腐,放水
    环境温度  A.通道数:1路       B.测量范围:-40~70℃       C.测量精度:±0.2℃
     D.显示分辨率:0.1℃,不锈钢封装,¢4*40mm,全密封,防腐,放水,带防辐射罩
    进出水流量  A.通道数:2路      B.测量范围:0.2~1.2(立方米/小时)   C.耐水温:0---120度
     D.测量精度: <0.5%
    环境风速  A.通道数:1路       B.测量范围:0~70米/秒     C.测量精度:±0.3米/秒

    1.标准RS232接口与管理微机有线连接(增加驱动器通讯距离达200米),实时传送采集数据,并可下载数据存入微机。
    2.DBT—2A型太阳热水系统性能测试仪管理软件一套。此软件支持(GB18708, GB/T19141,GB/T20095-2006太阳热水系统性能评定规范 )等国标要求,自动打印检测报告,在windows2000以上环境即可运行,实时显示各路数据,检测数据自动存储(存储时间可以设定),自动绘制太阳能热水系统的热量与太阳辐照量的曲线图,与打印机相连自动打印,数据存储格式为EXCEL标准格式,可供其它软件调用。
    3.DBT—2A型太阳热水系统性能测试仪采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据4000条以上,数据采样率高于0.5秒/通道,工业控制标准设计,便携式防震结构,大屏幕液晶显示屏,轻触薄膜按键,操作简单。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电,可维持24小时以上。
    4.外观尺寸:金属外壳350×150×300(mm)。
    5.数据存储容量:4000条数据。
    6.数据存储内容:时间(真太阳时间),太阳辐射(顺时功率,日累计量),温度(环境温度,水温,集热器温度),风速,流量等信息。
    7.显示内容:时间(真太阳时间),太阳辐射(顺时功率,日累计量),温度(环境温度,水温,集热器温度),风速,流量等信息。
    8.系统结构:便携式结构,所有检测仪表放入二台箱内,便于检测人员现场测试。

    四、DB-FL33太阳能光热利用系统演示测量实验台基本配置
    序号 设备名称 型号 数量 单位
    1 太阳能平板集热器   1.5 m2
    2 固顶台架(可调倾角) 自建 1
    3 蓄热水箱(保温50mm橡塑) 0.3 m 1
    4 管道 DN15 1
    5 水泵 PW-122E 1
    6 太阳能采集器控制器 定制 1
    7 太阳能场地施工 3 m2屋顶 1
    8 地板采暖盘管施工 3 m2屋内 1
    9 太阳热水系统性能测试仪 SYT-2A 1
    10 太阳总辐射传感器 TBQ-2 1
    11 精密温度传感器(-40~150℃,
    精度:±0.1℃,低温型,不锈钢封装,¢4*40mm,全密封,防腐,放水,太阳能热水器专用)
    PTWD-2A 3
    12 环境温度传感器(带防辐射罩) PTWD-2AF 1
    13 数字风速传感器 EC-9S 1
    14 太阳热水系统性能评定规范软件 DBT-2A 1
    15 流量传感器(范围:0.2~1.2(立方米/小时)   耐水温:0---120℃   精度:小于0.5%
    工作压力:25MP,信号输出:脉冲)
    LW-B 2
    16 传感器支架(钢制结构) DB-TRM-ZJ1 1
    17 数据通讯线缆及传感器连接线缆 标准 1


    五、技术资料
    提供仪器设备的安装手册、操作手册、维修保养手册等技术文件及产品合格证、质量保证书等全套资料。
    六、技术服务
    质保与维修:提供一年保修,终身维修,终身提供软件免费升级。
    七、检测内容
    系统执行国标GB/T18708 ,GB/T19141,GB/T20095-2006太阳热水系统性能评定规范等要求方法测试(热性能:日有用得热量,升温性能,储水箱保温性能等指标)



    太阳能光热利用系统演示测量实验台

    太阳能光热利用系统演示测量实验台
