    • abs汽车教学示教板,汽车ABS制动系统示教板


    • 发布者:教学设备 发表时间:2017-08-05

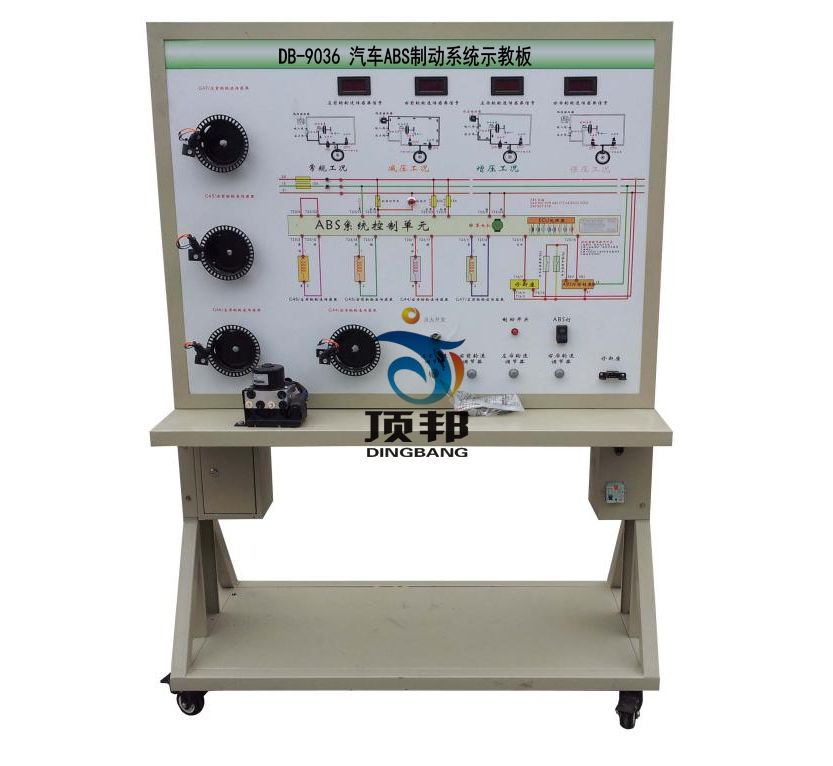

    • 汽车ABS制动系统示教板
      一、产品简介
      汽车ABS制动系统示教板采用ABS制动系统实物制作,充分展示ABS制动系统的组成结构和工作过程。
      适用于学校对ABS制动系统理论和维修实训的教学需要。
      本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

      二、功能特点
      1.真实可运行的ABS制动系统,充分展示ABS制动系统的组成结构和工作过程。
      操作控制各类开关,可演示动ABS制动电控系统(电磁阀工况等)工作过程。
      2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析动变速器电控系统的工作原理。
      3.示教板面板上安装有检测端子,可直接在面板上检测ABS制动系统电路元件的电信号,如电阻、电压、电流、频率信号等。
      4.设备安装有诊断座,可连接专用或通用型汽车解码器,对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
      5.设备面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
      6.设备工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
      7. 配套汽车多媒体教学系统(16合一)(投标时需提供教学系统,未提供者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。
      三、技术规格
      外形尺寸:1240×600×1700mm(长×宽×高)
      外接电源:AC 220V±10% 50Hz
      工作电压:DC 12V
      工作温度:-40℃~+50℃
      颜色:7032
      钢管:40*40*3mm
      机柜:1.5mm冷板冲压成形,背面设置维修门;
      移动脚轮:100*60mm

      四、基本配置(每台)

      序号 名 称 规格型号 单位 数量
      1 检测控制面板带面板柜 装有各种检测端子以及彩色电路图和工作原理示意图
      (面板:1200*900*4mm)
      1
      2 ABS制动系控制电脑(ECU) 原车 1
      3 点火开关 上海顶邦 1
      4 诊断座 原车 1
      5 ABS泵总成 原车 1
      6 ABS指示器 原车 1
      7 主继电器 原车 1
      8 可调节车轮转速装置(带传感器) 上海顶邦 4
      9 直流电机装置 上海顶邦 4
      10 刹车开关 上海顶邦 1
      11 电源变压器 上海顶邦 1
      12 漏电保护开关及附件 上海顶邦 1
      13 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
      14 故障模拟与排除装置 上海顶邦 1
