    • 太阳能发电实验实训装置,太阳能发电实验用装置


    • 发布者:教学设备 发表时间:2017-06-18
    • 太阳能光伏发电实验实训装置所配控制器采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。

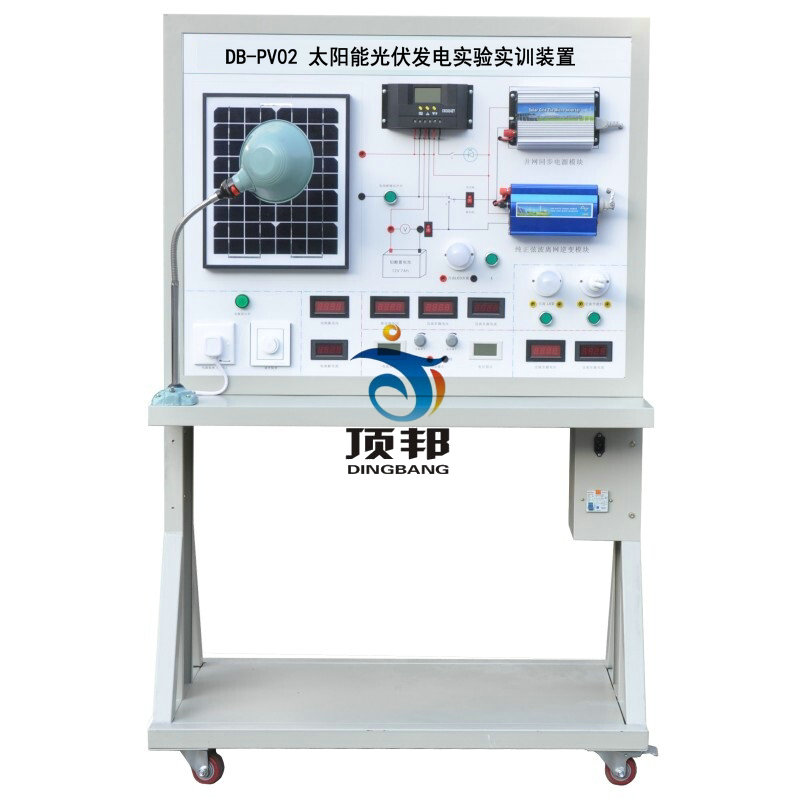

      太阳能光伏发电实验实训装置
      一、主要技术指标及规格:
      1.太阳能电池组具体参数如下:
      ◆ 峰值功率:20W
      ◆ 最大功率电压:17.5V
      ◆ 最大功率电流:1.95A
      ◆ 开路电压:22V
      ◆ 短路电流:1.65A
      2.太阳能控制器具体功能如下
      ◆ 使用单片机和专用软件,实现智能控制,自动识别24V系统。
      ◆ 采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
      ◆ 多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
      ◆ 具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
      ◆ 浮充电温度补偿功能。
      ◆ 使用了数字LED显示及设置,一键式操作即可完成所有设置,方便直观。
      3.蓄电池:一般为铅酸电池,具有如下特点:
      ◆ 蓄电池容量:12V 7AH
      ◆ 自放电率低
      ◆ 使用寿命长
      ◆ 深放电能力强
      ◆ 充电效率高 工作温度范围宽
      4.离网逆变器:正弦波逆变器,具体功能参数如下:
      ◆ 修正弦波输出(失真率<4%)
      ◆ 输入输出完全隔离设计
      ◆ 能快速并行启动电容、电感负载
      ◆ 三色指示灯显示,输入电压,输出电压,负载水准和故障情形
      ◆ 负载控制风扇冷却
      ◆ 过压/欠压/短路/过载/超温保护
      5.光伏并网逆变模块
      ◆ 实现DC-AC变换,
      ◆ 输出电压:220VAC
      ◆ 输入电压:DC12V
      ◆ 正弦波正弦波输出,输出电流与电网电压同相位。
      ◆ 逆变器正常工作温度范围-25℃~+60℃,防护等级IP20;
      6. 负载模块:
      ◆ 直流负载包括:LED灯
      ◆ 交流负载包括:交流LED灯、交流节能灯
      ◆ 在功率允许范围内,可外挂直、交流负载
      7. 显示测量模块
      数显直流电压表,数显直流电流表,数显交流电压表,数显交流电流表。
      8. 光伏软件
      实时显示光伏发电系统的充电电流,负载电流,蓄电池电压等技术参数,完成实验时数据的读取,监测太阳能电池组的电压和电流等。
      二、辅助模块
      1. 外网电源模块
      220V交流电;辅助直流稳压系统:输出电流 2(A),输入电压 220(V),输出电压 32(V),输出功率 64(W),频率范围 50/60(HZ)。
      2. 辅助照明模块
      辅助人工高亮度光源系统,亮度可调整。
      3. 支撑部件
      全钢制结构,桌面采用1mm厚钢板折边而成,框架采用40*60*2方管,经酸洗磷化加热喷塑处理。尺寸为1500*1000*750mm.
      三、实验项目:
      实验一 太阳能光伏板能量转换实验
      实验二 环境对光伏转换影响实验
      实验三 太阳能电池光伏系统直接负载特性实验
      实验四 太阳能控制器工作原理实验
      实验五 接反保护实验
      实验六 太阳能控制器对蓄电池的过充保护实验
      实验七 太阳能控制器对蓄电池的过放保护实验
      实验八 夜间防反充实验
      实验九 离网型逆变器工作原理实验
      实验十 独立光伏发电实验
      实验十一 光伏并网发电实验
      四、主要设备清单:

      序号 名 称 型 号 数量 单位
      1 实验台   1
      2 太阳能电池板   1
      3 离网逆变电源   1
      4 太阳能控制器   1
      5 蓄电池   1
      6 实验负载   1
      7 人造光源   1
      8 使用手册   1
