    • 机械制图测绘实训室


    • 发布者:教学设备厂 发表时间:2013-05-17
    • 一、概况:

      本实训室展示了典型零部件、标准件以及典型机械装配体的模型。
      实训内容包括:典型零部件的三视图绘制、零件的表达方式、标准件的绘制、机械装配体的拆装和绘制及拆装和测绘工具的使用。本实训室制图课程中的技能训练部分都要在此进行。首先可以进行零部件的测绘,把零件进行分类,绘制所有图形的三维和平面图,让学生进行作业和训练;其次,还有配置一部分装配体,进行拆装和测绘。
      通过在本实训室的学习,能够建立空间想象力和空间分析能力,掌握机械零部件的结构设计及图形表达的基本知识、达到对实物进行拆装和测绘的技能。

      二、主要设备及装置:

      1、齿轮范成仪:A,B各2台
      2、组合式轴系结构设计实验箱:6套 (其中包含齿轮轴、蜗杆轴等轴类零件;齿轮等轴上零件; 滚动轴承类、轴套类、密封类、端盖类零件;连接件、支承座类零件等40种以上,零件个数达180件以上)
      3、减速器(模型):三级圆柱齿轮减速器、三级分流式减速器、分流式两极斜齿减速器、分流式两极减速器。

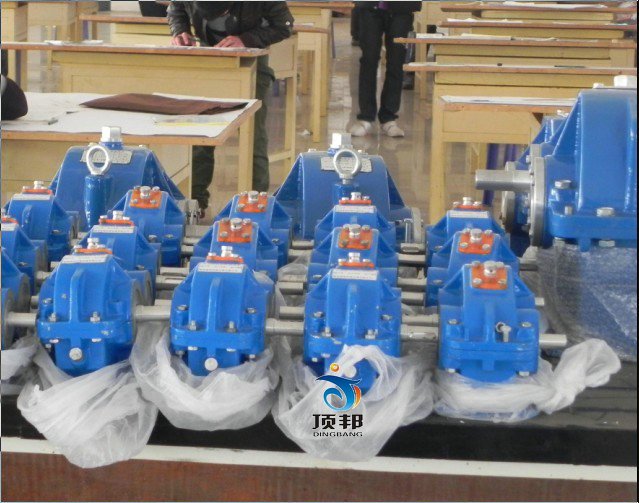

      4、一级圆柱齿轮减速器(拆装)  25台
      壳体及主要零件采用全铝材料制成,供学员做机械制图课程减速器测绘用。
      5、机械制图成套模型3套
      配有绘图桌、绘图板、丁字尺、绘图三角板等123套;减速器(大)7个、减速器(小)若干个、绘图仪器等绘图用具。另配有挂图、木制和塑料教具模型。

      三、主要功能及可实现项目:
      1.机械制图测绘实训
      本实训室作为机械制图课程的实训基地,制图课程中的技能训练都要在此进行。可以进行零部件的测绘,把零件进行分类,绘制所有图形的三维和平面图,让学生进行作业和训练;还有配置一部分装配体,进行拆装和测绘。
      实现《机械制图》课程的“教、学、做”一体化教学;
      帮助学生掌握各种手工绘图工具的使用
      提高学生机械制图(手工)能力的培养与技巧的掌握;
      利用绘图室可以进行传统手工绘图训练、完成机械制图课程学习任务、完成课程设计、毕业设计。
      2.模具拆装实训如对冲裁模(或弯曲模、拉深模)、注射模进行模具的拆卸、装配、测绘和试模等。
      3.机械设计实训 ① 轴系机构创意设计实验;② 轴系机构模拟设计实验;③ 轴系机构分析实验;④ 轴系零件测绘实验;⑤圆柱齿轮减速器的设计等。





      机械制图测绘实训室
      功能及特点
          本产品用于机械原理(机械设计基础)课程开设的“渐开线齿轮范成实验”,理解渐开线齿轮轮廓形成过程和范成法加工原理,掌握渐开线产生根切和避免根切的方法,演示刀具变位对位齿形变化及对齿轮各参数的影响。
      主要参数
      1、  配模数m=8 m=20齿条插齿刀各一把
      2、  外型尺寸:330x310x110同一模数m=2两扇形齿轮(Z1=135,Z2=80)
      说明:同一齿轮的加工工具可加工不同齿数的齿轮。范成仪在人机的基础上进行精心设计大方美观。制作材料除加工插齿刀具外全部采用铝合金制作。

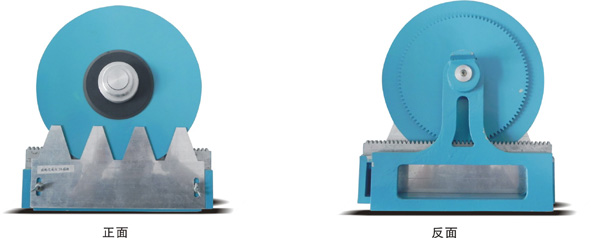

      CJDJ-01B型齿轮范成仪

      机械制图测绘实训室
          齿轮范成仪,制作材料除二把齿条插刀用透明有机玻璃制作外,全部用铝合金精加工制作而成。传动部分实行齿轮齿条啮合传动,实验移动插齿刀平台60°燕尾槽配合精密、移动平稳、灵活、表面进行烤漆处理,产品精久耐用.尺寸:330?×310?×110?
      可做实验m=20  z=12   x=0   m=20  z=12  x=+0.5  m=20   z=12  x=-0.5
      可做实验m=8   z=30   x=0   m=8   z=30  x=+0.5  m=8    z=30  x=-0.5
      m=8   z=14   x=0   m=8   z=14  x=+0.5
      m=8   z=14   x=-0.5
      ①配1把插齿刀,m=20、一把m=8、可做实验X=0  X=0.5  X=-0.5
      ②具有演示渐开线齿廓的形成过程功能,操作简便快捷,移动平稳。
      ③能使学生掌握渐开线产生根切和避免根切的方法。
      ④能演示刀具变位对位齿形的变化及对齿轮各参数的影响。

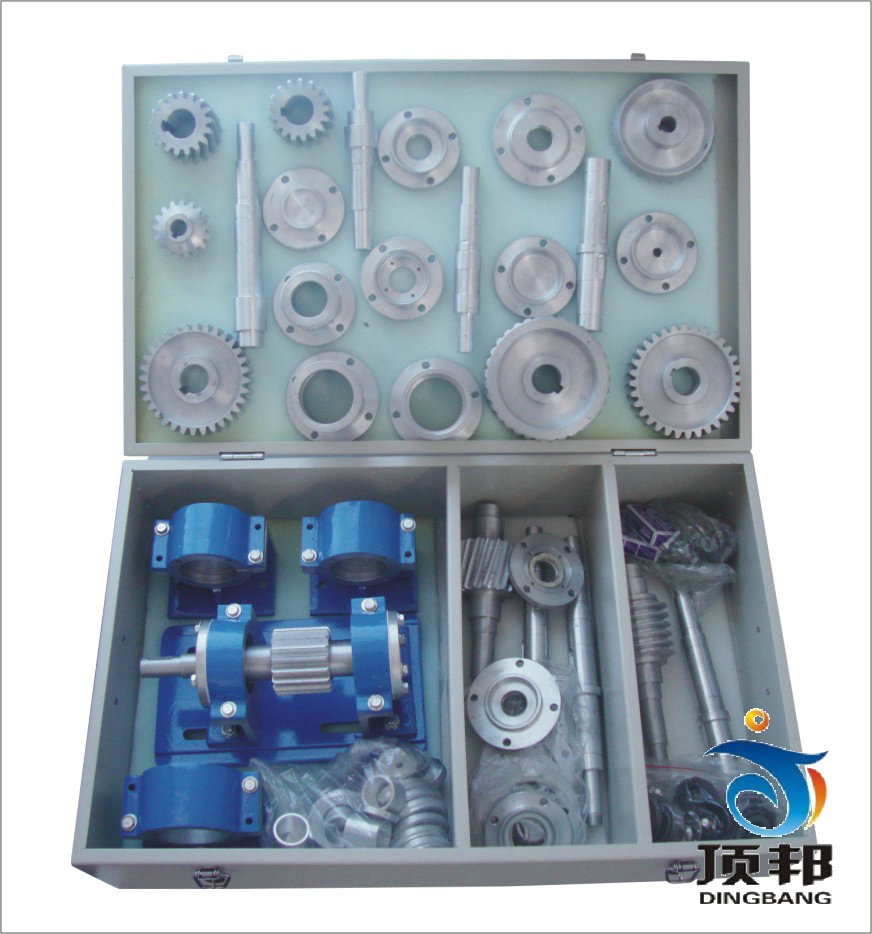

      DB-JHS 组合式轴系结构设计实验箱
      组合式轴系结构设计实验箱
      商品详细介绍:

      功能及特点

      本实验箱具有开设轴系结构和轴系结构分析两大实验功能,对培养学生的机械设计能力具有明显的效果。由8类40种120件零件组成。能方便地组合出数十种轴系结构方案,具有内容多样的特点。材料全铝制精加工配实验指导书和折工具学生可按照自己设计思路进行装配和模拟设计本实验箱可供4-6人使用。

      外型尺寸:580x370x180.重量约25KG


       减速器是原动机和工作机之间的独立的闭式传动装置,用来降低转速和增大转矩,以满足工作需要,在某些场合也用来增速,称为增速器。
      选用减速器时应根据工作机的选用条件,技术参数,动力机的性能,经济性等因素,比较不同类型、品种减速器的外廓尺寸、传动效率、承载能力、质量、价格等,选择最适合的减速器。
      减速器是一种相对精密的机械,使用它的目的是降低转速,增加转矩。
      实训内容包括:典型零部件的三视图绘制、零件的表达方式、标准件的绘制、机械装配体的拆装和绘制及拆装和测绘工具的使用。本实训室作为制图课程的实训基地,制图课程中的技能训练部分都要在此进行。首先可以进行零部件的测绘,把零件进行分类,绘制所有图形的三维和平面图,让学生进行作业和训练;其次,还有配置一部分装配体,进行拆装和测绘。


      减速器模型


      减速器模型






      机械制图模型
      机械制图、立体示教模型、测绘模型、画法几何投影箱类

      本产品教学示教、测绘、实习用,以教材中原件实物图表做成模型,可拆组合(并有装配组件)、采用硬质塑料,用高级油漆喷涂制作,外形美观。剖切鲜明、不易变形,投影箱用有机玻璃、五夹板制作,可展组合。

      货号
      配 合 教 材
      件数
      单位
      材料
      单价 ( 元 )
      DMB1
      劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第五版 一书造型
      120
      硬塑
      6500
      DMB2
      劳动社会保障出版社,职业技术学校机械类通用教材《机械制图习题集》第五版 一书造型
      140
      硬塑
      7000
      DMB3
      劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第五版画法几何 25 × 25 多面投影箱
      27
      外壳有机玻璃 投影箱
      4500
      DMB4
      劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第四版 一书造型
      120
      硬塑
      6500
      DMB5
      劳动社会保障出版社,职业技术学校机械类通用教材《机械制图习题集》第四版 一书造型
      140
      硬塑
      7000
      DMB6
      劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第四版画法几何 25 × 25 多面投影箱
      27
      外壳有机玻璃投影箱
      4500
      DMB7
      劳动社会保障出版社,职业技术学校非械类通用教材《机械制图》 ( 非机类 ) 一书造型 ( 第二版 )
      110
      硬塑
      6000
      DMB8
      劳动社会保障出版社,职业技术学校非械类通用教材《机械制图习题集》 ( 非机类 ) 一书造型
      140
      硬塑
      7000
      DMB9
      高等教育出版社,中等职业教育国家规划教材
      王幼龙主编《机械制图》一书造型
      110
      硬塑
      6000
      DMB10
      黑龙江省教育学院王幼龙主编《机械制图》一书造型
      110
      硬塑
      6000
      DMB11
      黑龙江省教育学院王幼龙主编《机械制图习题集》一书造型
      115
      硬塑
      6500
      DMB12
      国家教委规划教材王幼龙主编《机械制图》一书造型
      100
      硬塑
      5500
      DMB13
      中等职业学校机械类金大鹰主编《机械制图》
      第六版 一书造型
      110
      硬塑
      6000
      DMB14
      中等职业学校机械类金大鹰主编《机械制图习题集》第六版 一书造型
      140
      硬塑
      7000
      DMB15
      中等职业学校非机类《机械制图》第五版 金大鹰主编 一书造型
      100
      硬塑
      5500
      DMB16
      中等职业学校机械类金大鹰主编《机械制图》第四版 一书造型
      120
      硬塑
      6500
      DMB17
      中等职业教育国家规划教材 金大鹰主编《机械制图》 ( 机械类 ) 一书造型
      120
      硬塑
      6500
      DMB18
      中等职业教育国家规划教材 金大鹰主编《机械制图》 ( 非机类 ) 一书造型
      90
      硬塑
      5000
      DMB19
      技工学校规划教材 金大鹰主编《机械制图》一书造型
      100
      硬塑
      5500
      DMB20
      技工学校规划教材 金大鹰主编 《机械制图习题集》一书造型
      120
      硬塑
      6500
      DMB21
      机械版专业少学时金大鹰主编《机械制图》一书造型
      80
      硬塑
      4500
      DMB22
      高职高专规划教材金大鹰主编《机械制图》(非机类)一书造型
      90
      硬塑
      5000
      DMB23
      中等职业教育国家规划教材毛之颖主编《机械制图》(非机类)一书造型
      100
      硬塑
      5500
      DMB24
      中等专业学校教材《机械制图》 ( 非机类 )毛之颖主编一书造型
      110
      硬塑
      6000
      DMB25
      中等专业学校教材 毛之颖主编《机械制图习题集》(非机类)一书造型
      80
      硬塑
      4500
      DMB26
      高职高专推荐教材周鹏翔主编《工程制图》一书造型
      80
      硬塑
      4500
      DMB27
      高职高专规划教材 胡建生主编《工程制图》第二版一书造型
      80
      硬塑
      4500
      DMB28
      高职高专规划教材 胡建生主编《工程制图习题集》第二版一书造型
      110
      硬塑
      6000
      DMB29
      高职高专机械类专业规划教材 吕素霞主编 《现代机械制图》一书造型
      90
      硬塑
      5000

      DMB30
      高职高专机械类专业规划教材 吕素霞主编 《现代机械制图习题集》一书造型
      60
      硬塑
      4000
      DMB31
      21 世纪高职高专教材于梅主编《机械制图》一书造型
      90
      硬塑
      5000
      DMB32
      同济大学机械制图教研室编《机械制图》 一书造型
      60
      硬塑
      4000
      DMB33
      高等学校教材钱可强主编《机械制图》第四版
      90
      硬塑
      5000
      DMB34
      同济大学、上海交通大学等院校《机械制图》(非机类)第三版 一书造型
      80
      硬塑
      4500
      DMB35
      南京机器制造学校、上海机器制造学校、哈尔滨机电制造学校、福建机电制造学校编夏华生主编《机械制图》 ( 第三版 ) 一书造型
      115
      硬塑
      6200
      DMB36
      南京机器制造学校、上海机器制造学校、哈尔滨机电制造学校、福建机电制造学校编夏华生主编《机械制图习题集》 ( 第三版 ) 一书造型
      95
      硬塑
      5200
      DMB37
      南京机器制造学校、上海机器制造学校、哈尔滨机电制造学校、福建机电制造学校编夏华生主编《机械制图》画法几何 25 × 25 多面投影箱 ( 第三版 )
      45
      外壳有机玻璃 投影箱
      6900
      DMB38
      21 世纪高等学校教材西北工业大学王永平主编《机械制图》一书造型
      60
      硬塑
      4000
      DMB39
      21 世纪高等职业规划教材 汤百智主编 《机械制图》一书造型
      90
      硬塑
      5000
      DMB40
      21 世纪高职高专教材 于梅主编 《机械制图》一书造型
      90
      硬塑
      5000
      DMB41
      技工学校机械类通用教材《机械制图》 ( 第四版 ) 一书造型
      110
      硬塑
      6000
      DMB42
      技工学校机械类通用教材 《机械制图习题集》 ( 第四版 ) 一书造型
      120
      硬塑
      6500
      DMB43
      鞍山钢铁学校金大鹰主编《机械制图》 ( 第三版 ) 一书造型
      100
      硬塑
      5500
      DMB44
      职业技术教育国家规划教材 胡建生主编 《机械制图》 ( 非机类 ) 一书造型
      100
      硬塑
      5500
      DMB45
      职业技术教育规划教材 胡建生主编 《机械制图习题集》 ( 非机类 ) 一书造型
      90
      硬塑
      5000
      DMB46
      清华大学出版社邹宜侯主编《机械制图》(非机类) ( 第四版 ) 一书造型
      100
      硬塑
      5500
      DMB47
      清华大学出版社邹宜侯主编 《机械制图习题集》(非机类) ( 第四版 ) 一书造型
      90
      硬塑
      5000
      DMB48
      高等教育出版社王兰英主编《机械制图》一书造型
      80
      硬塑
      4500
      DMB49
      高等教育出版社王兰英主编《机械制图习题集》一书造型
      75
      硬塑
      4200
      DMB50
      高职高专规划教材王漠金主编《机械制图》( 非机类 )一书造型
      95
      硬塑
      5200
      DMB51
      高职高专规划教材王漠金主编《机械制图习题集》 ( 非机类 ) 一书造型
      80
      硬塑
      4500
      DMB52
      西安交通大学工程制图教研室编 《画法几何及工程制图》一书造型
      105
      硬塑
      5700
      DMB53
      西安交通大学工程制图教研室编 《画法几何及工程制图习题集》一书造型
      90
      硬塑
      5000
      DMB54
      中国纺织大学工程制图教学研究室编 《画法几何及工程制图》 ( 第二版 ) 一书造型
      80
      硬塑
      4500
      DMB55
      纺织工业出版社《纺织机械制图》 ( 第三版 ) 一书造型
      80
      硬塑
      4500
      DMB56
      高等学校教材范思冲主编《画法几何及机械制图》一书造型
      90
      硬塑
      5000
      DMB57
      华南理工大学出版社 吴机际主编《机械制图》一书造型
      90
      硬塑
      5000
      DMB58
      华南理工大学出版社 吴机际主编《机械制图习题集》一书造型
      110
      硬塑
      6000
      DMB59
      华南理工大学出版社《画法几何与机械制图》一书造型
      110
      硬塑
      6000
      DMB60
      职业技能培训教材《机械制图》一书造型
      90
      硬塑
      5000
      DMB61
      天津大学出版社齐玉来、韩群生主编《机械制图》一书造型
      100
      硬塑
      5500
      DMB62
      中等职业技术教育规划教材陈树国主编《机械制图》(非机类)一书造型
      80
      硬塑
      4500
      DMB63
      湖南省中等职业技术教育教材《机械制图》一书造型
      80
      硬塑
      4500
      DMB64
      湖南省中等职业技术教育教材《机械制图习题集》一书造型
      100
      硬塑
      5500
      DMB65
      劳动人事出版社通用教材《机械制图》 ( 第三版 ) 一书造型
      120
      硬塑
      6500
      DMB66
      劳动人事出版社通用教材《机械制图习题集》 ( 第三版 )
      140
      硬塑
      7000
      DMB67
      中等职业技术教育规划教材王其昌主编《机械制图》( 第三版 ) 一书造型
      110
      硬塑
      6000
      DMB68
      普通高等教育“十五”国家级规划教材李爱华主编 《工程制图基础》一书造型
      70
      硬塑
      4200
      DMB69
      教育科学“十五”国家规划课题成果赵大兴主编《工程制图》一书造型
      90
      硬塑
      5000
      DMB70
      中等职业技术教育规划教材张潮主编《机械制图》一书造型
      90
      硬塑
      5000
      DMB71
      普通高等教育“十五”国家规划教材 高俊亭主编《工程制图》 ( 第二版 ) 一书造型 "
      70
      硬塑
      4200
      DMB72
      大连理工大学工程画教研室编《机械制图》( 第五版 ) 一书造型
      100
      硬塑
      5500
      DMB73
      教育科学“十五”国家规划研究成果刘小年主编 《工程制图》一书造型
      90
      硬塑
      5000
      DMB74
      高职高专规划教材 刘魁敏《机械制图》一书造型
      90
      硬塑
      5000
      4DMB75
      普通高等教育“十五”规划教材刘小年主编 《机械制图》 ( 机械类 ) 一书造型
      100
      硬塑
      5500
      DMB76
      高职高专通用教材 马慧主编《机械制图》( 第二版 ) 一书造型
      110
      硬塑
      6000
      DMB77
      普通高等教育“十五”国家级规划教材 《机械制图》 ( 第二版 ) 一书造型
      100
      硬塑
      5500




      一.概述
        工程制图是工程界的语言,工程制图是理工科主要的技术基础课。如何更陆地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年的愿望。
       工程制图桌,可以创造个理想的、清新的制图环境与学习气氛,有利于教学计划的顺利实施与教学质量的提高。工程制图实训成套设备 包括学生制图桌、教师演示台、高亮度投影仪活动转椅及教学桌。
        其中学生制图桌经过多年的改进,现具有实用方便,配备齐全,轻巧大方,坚固耐用、拆装方便等特点。
        桌子右面可入置仪器、工具,下面抽屉供学习资料、工具书等。
        教师用的演示桌,除上课时供操作投影仪使用外,主要用于辅导学生时现场批改作业及示范教学z用。
        工程制图桌经使用后,深受广大师生欢迎,改变了以往上下课搬图板或绘图没有图板,在寝室随处画等现象,大大提高了绘图效率,改善了图面质量,全面提高教学质量。
        不但适用于制图教学,也同样适用于继课程的设计及毕业设计。
        对于非机,非土类专业,使用2号以下的图幅,可选用小号制图桌,这样占地面积相应减小,附件也适当减少。本系列制图除适用于大中专技校以及各类职业学校外,各设计科研单位及工厂企业的技术部门均可使用或稍加改进后使用。
        工程制图实训成套设备 还附有制图基本技能挂图16张,可贴在教室内,随时供学生观看。

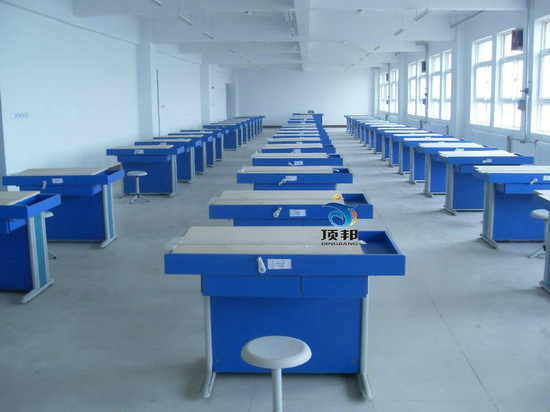

      豪华型工程制图实验室设备

      豪华型工程制图实验室设备

      豪华型工程制图实验室设备

      豪华型工程制图实验室设备

      豪华型工程制图实验室设备

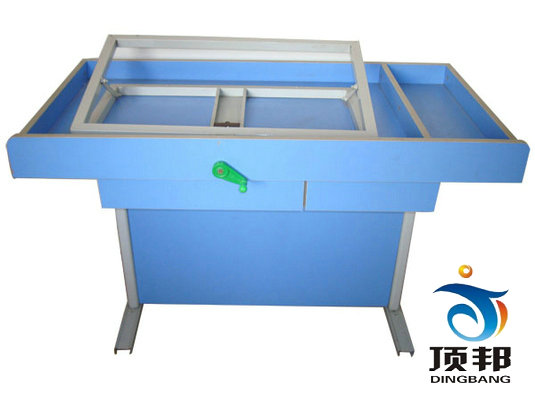

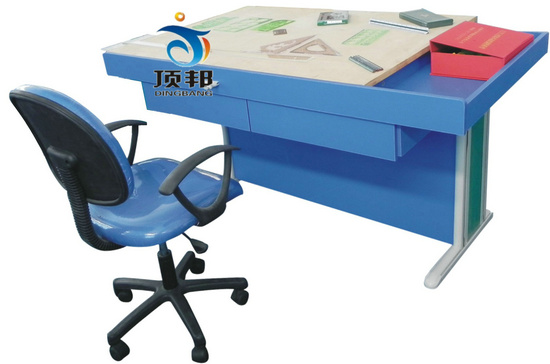

       绘图桌

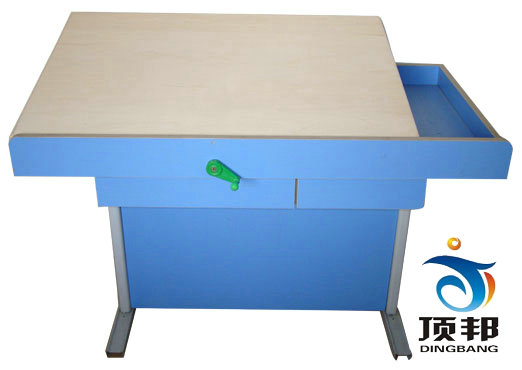

      工程制图教师桌

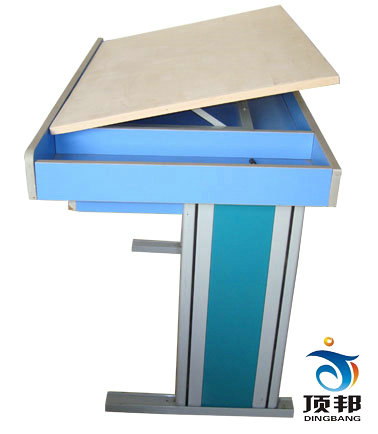

      工程绘图桌

      工程绘图桌

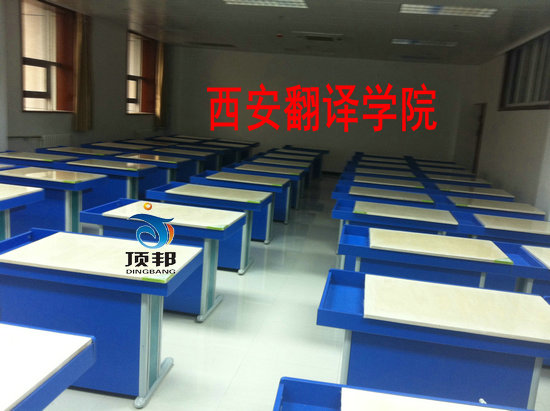

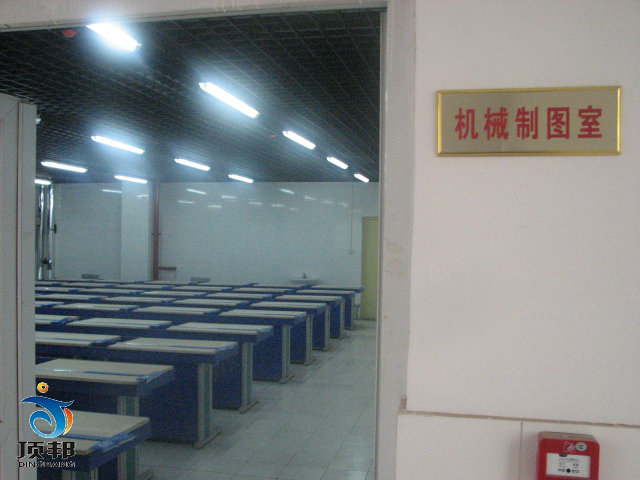

      案例:

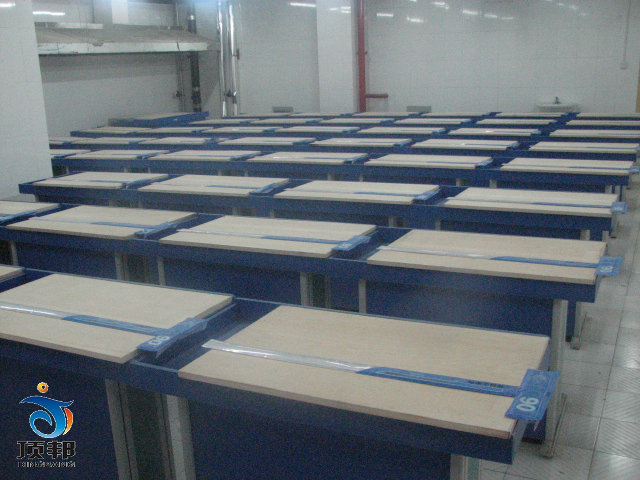

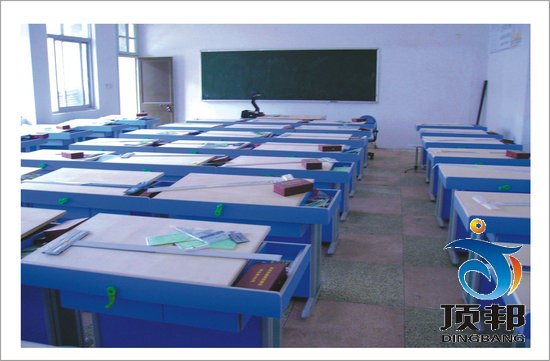

      工程制图实验室设备

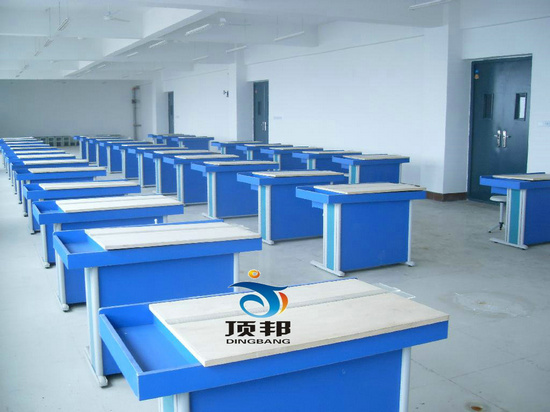

      豪华型工程制图实验室设备

      豪华型工程制图实验室设备

      工程制图实验设备 单价:2500元(学生桌) 3000(老师桌)

       教师桌规格:153*90*80cm

      教师桌配备仪器和工具
      1、 120cm丁字尺
      2、 120×90cm零号绘图板
      3、 精密绘图仪器(12件)
      4、 高亮度书写投影仪
      5、 投影薄膜
      6、 银幕
      7、 制图基本技能挂图(16张)
      8、 活动转椅
      9、 机械制图模型(55件)
      10、 25cm曲线板
      11、 30cm多用斜边三角板
      12、 美工刀
      13、 三棱比例尺
      14、 多功能模板
      15、 大圆弧
      16、 不锈钢多用擦图片
      17、 画圆模板
      18、 绘图铅笔(5支)
      19、 81A绘图笔

      学生桌规格:110×62×73cm

      学生桌配备仪器和工具
      1、 60cm丁字尺
      2、 60×45cm二号绘图板
      3、 精密绘图仪器(5件)
      4、 25cm曲线板
      5、 30cm多用斜边三角板
      6、 美工刀
      7、 三棱比例尺
      8、 多功能模板
      9、 大圆弧
      10、 不锈钢多用擦图片
      11、 画圆模板
      12、 绘图铅笔(5支)
      13、 81A绘图笔
