    • QPC-08A 气动PLC控制实验系统

      一、概述

      气动PLC-08A实验系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。同时柜式铝槽结构气动PLC控制实验台是我公司在插孔式木桌实验台上的一种创新,它比木桌更加适合现代化教学要求,能够方便的组建回路,完成各种实验,整体结构更加美观。

      该系统适应于理工科及大专院校、中专院校、职业学校中机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过操作实验及课程设计,可以更准确、形象地深入了解,掌握气动元件的结构,气动回路的控制原理及设计方法等。还能通过实验,掌握PLC可编程序控制的功能,控制原理及编程技巧等。

      气动PLC控制实验系统



      二、基本结构及技术参数:

      QPC-08A型气动PLC控制实验台主要由实验工作台、电气控制器件、气动元器件、气源、工具附件等部分组成:
      一)实验台工作台
      本实验台实验工作台面,采用了工业控制常用的“T”型铝型材材料,为气动元件在工作面的安装定位提供了极大的方便。并且提供了:1、金属弹性卡座 2、“T”型专用螺母两种安装方式。为用户标准器件实验、非标准器件扩展实验提供极大方便。
      本实验台实验台架,采用了钢质结构,整体焊接,表面喷塑。坚固耐用。
      实验台的外形尺寸:高1800mm×宽1500mm×厚630mm
      二)电气控制器件
      本实验台的电气控制器件,采用了模块式结构,在实验台的右侧设计有可安装七只控制模块的导轨。可任意组合扩展,及利于保修维护。标准配置有:电源模块、PLC模块、输入模块、输出模块、继电器模块、扩展模块、气容模块。以后可以扩展或更换:PLC的扩展输入输出模块、AD/DA模块、控制仪表模块、传感器模块等等。
      电源模块:输入电源:AC 220V 50Hz 输出电源:DC 24V/2A
      PLC可编程控制器:采用了FP-XL14主机,(继电器输出方式)。
      输入模块:与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号(其中2路为常闭信号),及通过信号插孔为PLC提供自动控制信号。(如:行程开关位置信号等)
      输出模块:与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。
      继电器控制模块:与电源模块连接后,进行主令信号控制,及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。

      三) 气动元器件

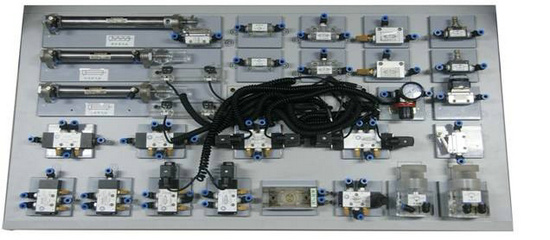

      本实验台设计有专用的原件配置板,每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了:空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门型梭阀,单作用气缸,双作用气缸、旋转气缸.....等常用的气动元件。(具体配置详见清单)
      四)气源:
      采用的内置式双头静音空气压缩机,主机采用高速电机,全封闭消声防尘结构。具有低噪音,无振动,寿命长,易维护等优点。
      电 源:AC 220V 50HZ
      电机功率:2×175w 转速:2880r/min
      气罐容量:18L气罐压力:1Mpa
      气罐重量:19Kg
      五)工具附件
      采用了菲力格 F-300专用工具配件盒。具体配置详见清单

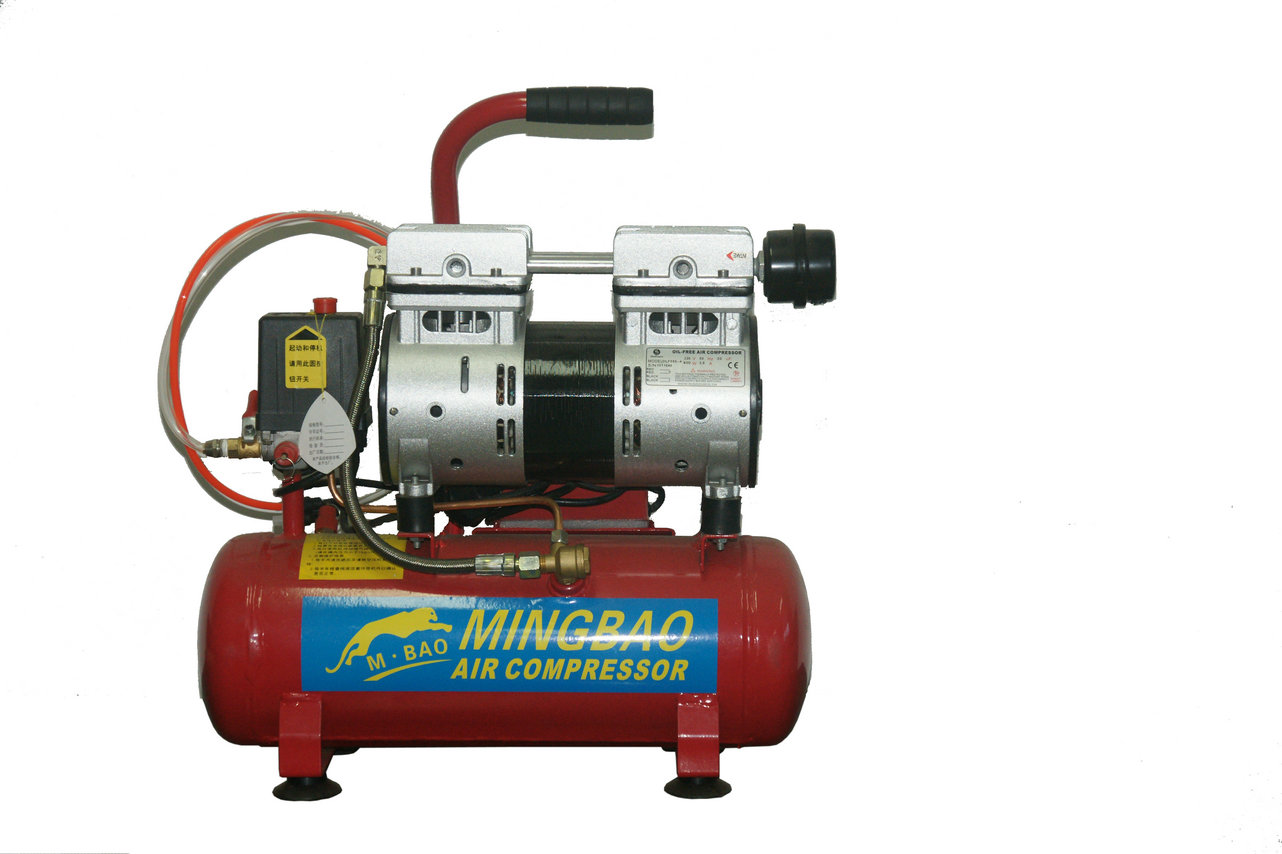

      空气压缩机

      空气压缩机



      三、主要特点:
      1.电源:国家标准供电电源—AC220V/50HZ,带短路保护、漏电保护、过载保护等功能
      2.实验电气控制采用低压直流24V电源;实验回路、控制电路安全可靠。
      3.气动元件均配有铝合金过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。
      4.使用环境要求:防潮、防尘环境
      5.电气主控制单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器控制的优越性,加深对PLC可编程序控制器的了解及掌握。
      5.该系统是典型的机、电、气一体化的综合实验设备,功能强、适用范围广。
      6.安装、培训:该设备需要现场安装调试,培训使用方法、注意事项及如何保养。
      四、气动基本实验回路
      本系统要求可开设压力控制回路、方向控制回路、速度控制回路、位置控制回路、延时控制回路等五大类气动组合回路实验。

      1.单作用气缸的换向回路
      2.双作用气缸的换向回路
      3.单作用气缸速度控制回路
      4.双作用气缸单向调速回路
      5.双作用气缸双向调速回路
      6.速度换接回路
      7.缓冲回路
      8.二次压力控制回路
      9.高低压转换回路
      10.计数回路
      11.延时回路
      12.过载保护回路
      13.互锁回路
      14.单缸单往复控制回路
      15.单缸连续往复动作回路
      16.直线缸、旋转缸顺序动作回路
      17.多缸顺序动作回路
      18.双缸同步动作回路
      19.四缸联动回路
      20.卸荷回路
      21.或门型梭阀的应用回路
      22.快速排气阀应用回

      QPC-08A气动PLC控制实验台配置清单


      序号 分类 项 目 型 号 规 格 数量 备 注
      1 气源 静音空气压缩机 MB-550W-9 1只 220V 550W 110L/min 0.75Mpa
      2 气管 PU气管6×4 1卷 100米
      3 实验台 08A型钢质实验台   1台
      4 三联件 AC2000三联件 1只 装在台上
      5 气容   1只 装在台上
      6 元件固定配置板   1块
      7 铝 底 板 弹 性 卡 装 组 合 元 件 单作用缸 QGX25×100 1只 带Φ35撞块
      8 双作用缸 QGX25×100 2只 带Φ26撞块
      9 微动行程开关(含连接电缆插头)   4只 装在双作用缸上--安装孔下移4mm
      10 旋转气缸   1只 顶邦透明元件
      11 单向节流阀 JSC601 7只 装在各种气缸体上
      12 减压阀(带压力表) AR2000 1只
      13 二位五通手动换向阀 4H210-08 1只
      14 二位二通单电磁换向阀-配连接线 2V025-08、DC24V 1只
      15 二位三通单电磁换向阀-配连接线 3V210-08、DC24V 1只
      16 二位五通单电磁换向阀-配连接线 4V210-08、DC24V 2只
      17 二位五通双电磁换向阀-配连接线 4V220-08、DC24V 1只 *DY*
      18 三位五通双电磁换向阀-配连接线 4V230-08、DC24V 1只
      19 二位五通单气控换向阀 4A210-08 2只
      20 二位五通双气控换向阀 4A220-08 2只
      21 顺序阀 KPSA-8 1只 顶邦透明元件
      22 按钮行程阀 MOV-3A 1只 不带锁(或带锁改装)
      23 或门型梭阀 KS-L8 2只 顶邦透明元件 (标签位置)
      24 快速排气阀 KP-L8 2只
      25 单向阀 KA-L8 2只 顶邦透明元件
      26 单向节流阀 RE-02 2只
      27 机控行程阀 MOV-2 2只 配件盒内1只另1只改为垂直方向
      28 气压自动开关 0.5-1.0MPa 1只 压差调节0.2-0.4MPa
      29 双齿轮齿条同步机构   1付 顶邦设计,气动实验附件
      30 电 器 控 制 PLC直流电源单元(DC:24V)   1只 装在台上AC:220V/DC:24V
      31 PLC编程器控制单元 可根据用户要求配置 1只 装在台上,标配:松下FP-X L14
      32 PLC电器输入单元   1只 装在台上
      33 PLC电器输出单元   1只 装在台上 输出:DC24V
      34 继电器控制输出单元   1只 装在台上 输出:DC24V
      35 单元电器连接电缆   4条 其中电源连接2条
      36 220V电源线   1条
      37 墙壁插座 四位250V、10A 1只
      38 PLC编程通讯电缆 可根据用户要求配置 1条 标配:松下AFC8513
      39 资料 实验指导书   2册
      40 编程软件光盘 编程软件及程序 1碟
      41 工 具 配 件 盒 专用工具配件盒 300×200×62 mm 1个 菲力格F-300
      螺丝刀6×100(一字、十字),3×80 (一字、十字)、气管助拔器
      活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀
      各一把
      内六角螺丝M6×15=20只 M6×25=20只、铝槽T形螺母 30只
      皮管定位压板4只、
      Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只
      塑料气孔塞头25只、生料带1个、 保险丝2.5A 5只
      Y型减径三通Ø8-2×Ø6 1只(气泵上)、气泵电源开关 1只
      微动行程开关(配件)2只、601-Ø6、602-Ø6弯接头 各2只
      1套
