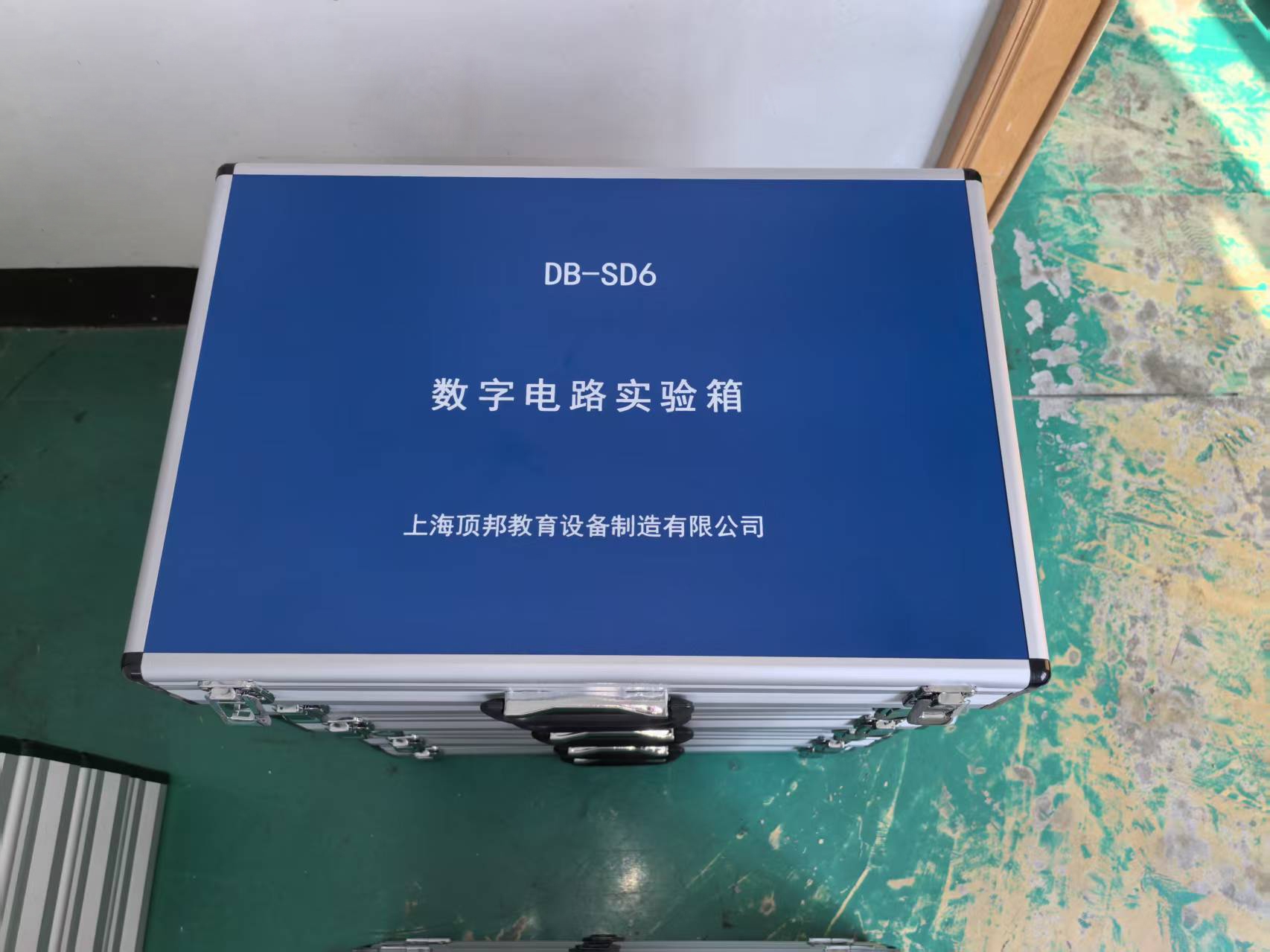

• 数字电路实验箱

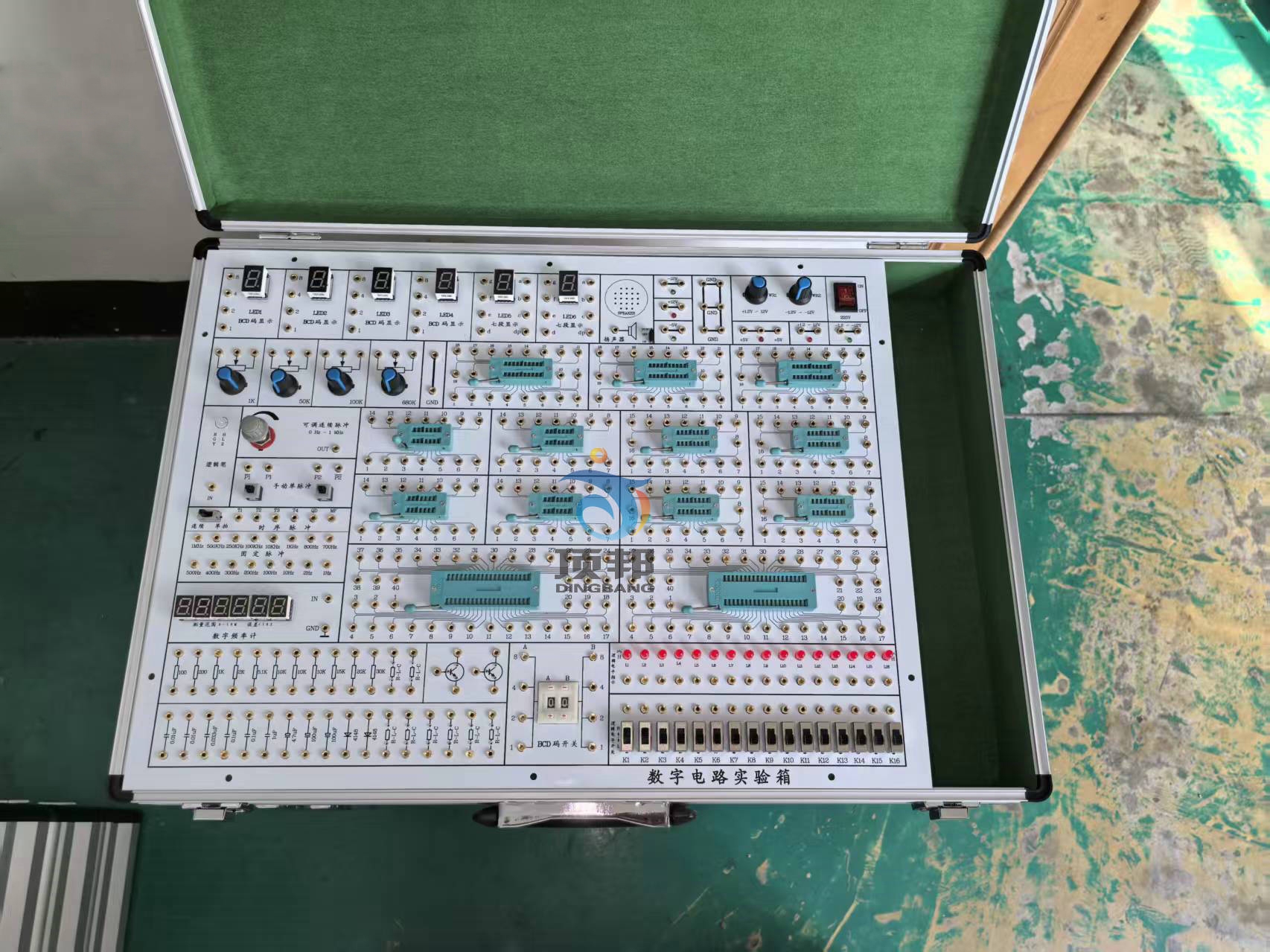

    一、系统组成
    1、电源: 交流输入:220V±10% 、50Hz
          固定直流输:出5V/2A、-5V/0.5A、±12V/0.5A 、;
       可调直流输出:+1.2V~+12V(/0.5A)、-1.2V~-12V(/0.5A)
    2、手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
    3、连续脉冲源:0~1MHz。
    4、固定频率脉冲源16路,输出为TTL电平:1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz;
    5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。
    6、六位高精度数字频率计,测量范围:0-9.9999MHz ,误差<1Hz。
    7、十六位逻辑电平输入开关:可输入低电平‘0’、高电平‘1’(为正逻辑)。
    8、十六位逻辑电平指示灯:指示灯亮表示高电平‘1’,指示灯灭表示低电平‘0’。
    9、数码管显示:四位由七段LED数码管组成的BCD码译码显示电路,及2位七段LED数码管。供数字钟、日历等实验显示用。
    10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。
    11、BCD码开关二组。提供BCD输入。
    12、逻辑笔,红色:高电平;绿色:低电平;橙色:高阻;
    13、可变电位器4只,阻值分别1K,50K,100K,680K。
    14、开放实验区,用于扩展实验、课程设计使用。
    (1)提供40芯锁紧插座2只,20芯锁紧插座3只,16芯锁紧插座4只,14芯锁紧插座4只,可插8芯~40芯的各种IC。
    (2)分立元件接插区,可接插电阻、电容、稳压管、二极管、三极管等元器件,方便扩展。

    二、实验项目
    1、门电路的逻辑功能及测试实验
    2、组合逻辑电路(半加器、全加器及逻辑运算)实验
    3、触发器实验(一) R-S、D、JK
    4、触发器实验(二) 三态输出触发器、锁存器
    5、时序电路测试与研究
    6、集成计数器及寄存器实验
    7、译码器和数据选择器实验
    8、波形产生器及单稳态触发器实验
    9、555时基电路实验
    可选做如下实验
    10、晶体管开关特性、限幅器与钳位器实验
    11、TTL门电路参数测试实验
    12、CMOS门电路测试实验
    13、A/D、D/A转换电路实验
    14、时序电路应用实验
    15、四路优先判决电路实验
    16、智力竟赛抢答器实验
    17、电子秒表实验
    18、3位半直流数字电压表实验
    19、数字频率计实验
    20、拔河游戏机实验
    21、随机存储器及其应用实验
    22、8路抢答器电路设计实验
    23、数字钟电路的设计实验
    24、交通灯控制逻辑电路设计实验
    25、汽车尾灯控制电路
    26、篮球竞赛30S计时器
