    • DB-GY308 气固相固定床催化反应实验装置

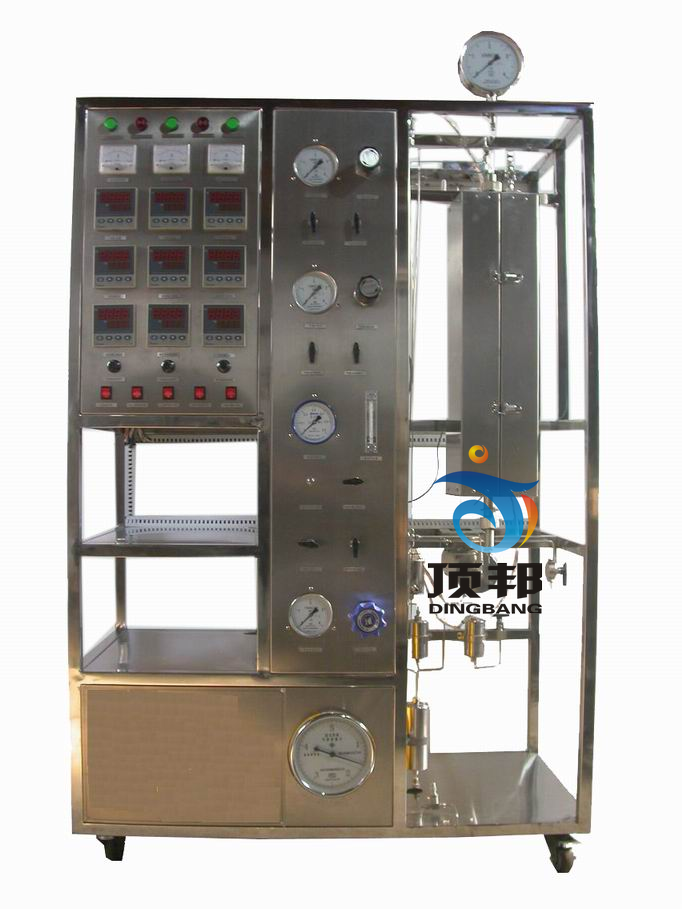

      气固相固定床催化反应实验装置

      技术指标 说             明
      装置功能 1、用于固定床教学和工艺数据的测定。
      2、科学研究催化剂评选及寿命试验。
      3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
      主要配置 固定床反应器、预热器、加热炉、混合器、冷凝器、气液分离器、转子流量计、湿式气体流量计、计量泵、压力表、温控仪表、不锈钢框架、控制屏。
      公用设施 水:装置需冷却水,自带和自来水管相连的接口。
      电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
      技术参数 1、小型管式固定床反应器:φ20×550mm,304不锈钢材质;热电偶套管,φ3mm,内插Φ1mm热电偶;催化剂装填量:5-30ml;最高使用压力,0.2MPa.
      2、反应器加热炉:230×230×500mm,开启式三段加热,总功率:3KW,加热形式:碳化硅炉管+金属内衬,最高使用温度:600℃。
      3、预热器:304不锈钢,内径φ10mm,长度250mm,内有防返混及防沟流装置;使用温度:室温-400℃,使用压力,常压。
      4、流量计:采用LZB-3(40~400ml/min)型气体流量计两支,流量计自带调节阀。
      5、微型隔膜计量泵:最大流量:3L/h,冲程频率120n/min,吸程2m,工作功率:30W。
      6、压力表:量程:0~0.6MPa,分别对气体的压力和反应器压力进行测定。
      7、混合器:304不锈钢材质,容积约50ml,在预热器入口前将各原料汇合并一同送入预热器。
      8、冷凝器:ф40×400mm,材质:304不锈钢。出口气体冷却除去多余的水分。
      9、气液分离器:ф50×150mm,材质:304不锈钢。
      10、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。
      11、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。
      12、外形尺寸:1600×550×1900mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。
      测控组成 变量 检测机构 显示机构 执行机构
      气体流量 转子流量计 转子流量计 手动阀控
      液体加入量 计量泵 数字流量显示仪 冲程频率调节
      预热温度 K型热电偶 数字温度控制仪 固态调压模块
      加热炉温度 K型热电偶 数字温度控制仪 固态调压模块
      反应温度 K型热电偶 数字温度仪表
      反应压力 指针式压力表 压力表就地显示
      DB-GY308/II 数字型气固相固定床催化反应实验装置
      测控组成 变量 检测机构 显示机构 执行机构
      气体流量 转子流量计 转子流量计 手动阀控
      液体加入量 计量泵 数字流量显示仪,精度:0.5%FS 冲程频率调节
      预热温度 K型热电偶 数字温度控制仪,精度:0.5%FS 固态调压模块
      加热炉温度 K型热电偶 数字温度控制仪,精度:0.5%FS 固态调压模块
      固定床反应温度 K型热电偶 数字温度仪表,精度:0.5%FS
      反应压力 压力传感器 数字压力仪表,精度:0.5%FS
      在线分析系统 用户可选配在线六通阀气体取样系统及气相色谱仪
      软件组成 模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
