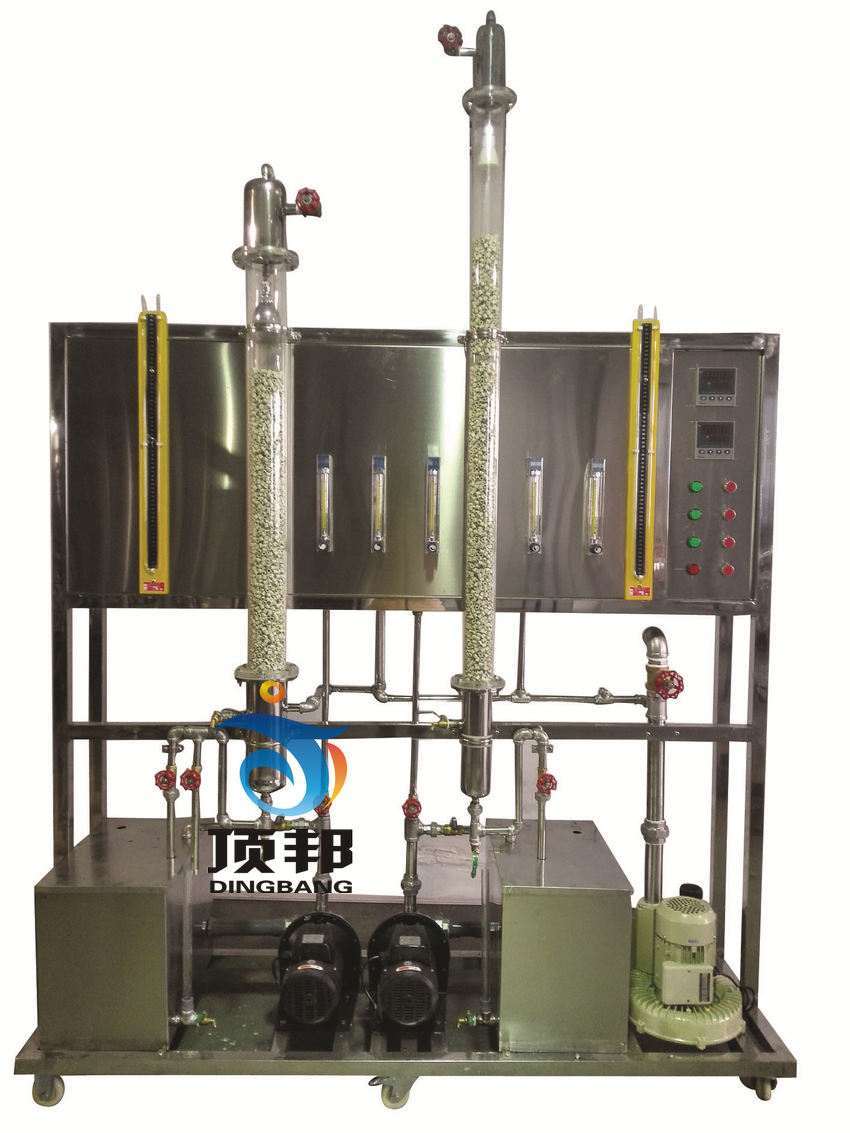

    • 二氧化碳吸收与解析实验装置


      技术指标 说 明
      装置特点 1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
      2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
      3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
      4、全塔气液接触现象可视。
      5、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价,所以气体吸收实验常选择CO2作为溶质组分。
      6、塔中部有液体再分布器,塔底部有栅板式填料支承装置。填料塔底部有液封装置,以避免气体泄漏。
      7、装置设计可360度观察,实现全方位教学与实验。
      装置功能 1、了解填料吸收塔的基本流程及设备结构并练习操作。
      2、了解填料塔的流体力学性能。
      3、学习填料吸收塔传质能力和传质效率的测定方法。
      4、掌握以ΔX为推动力的总体积吸收系数的测定方法。
      设计参数 液相体积传质系数:0.006—0.02( m/s)。
      空气流量:0.25~2.5m3/h。
      二氧化碳流量:0.01~0.16m3/h。
      填料塔压降:0.6—1.5KPa;常温、常压操作。
      公用设施 水:装置自带304不锈钢水箱,连接自来水。实验时经离心泵进入吸收塔,循环使用。
      电:电压AC220V,功率1.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
      气:空气来自风机(自带气源),CO2来自气体钢瓶。
      实验物料:水-- CO2
      外配设备、药品:二氧化碳钢瓶及减压阀;Ba(OH)2标准液、HCL标准液、化学分析仪(用户自配)。
      主要设备 玻璃填料吸收塔:内装φ10×10mm拉西环不锈钢填料;填料塔内径 D=70mm。
      玻璃填料解吸塔:内装φ10×10mm拉西环不锈钢填料;填料塔内径 D=90mm。
      吸收塔填料层有效高度Z=1200mm。
      LZB-4 CO2转子流量计: 流量范围 0.01~0.16m3/h。
      LZB-10 空气转子流量计:流量范围0.25~2.5m3/h。
      LZB-10水转子流量计:流量范围10~100L/h。
      宇电AI702M多路温度数字显示仪。
      压差计:U型压差计,观察上下塔压降变化。
      鼓风机:旋涡气泵,功率 550W,最大流量70m3/h。
      不锈钢离心泵:功率370W,最大流量5m3/h。
      电器:接触器、开关、漏电保护空气开关。
      304不锈钢管路、管件及阀门。
      304不锈钢仪表柜:测控、电器设备在实验架上。
      304不锈钢材质框架1600*550*2200mm(长×宽×高),带脚轮及禁锢脚。
      测控组成 变量 检测机构 显示机构 执行机构
      液体进口温度 Pt100铂电阻 数显仪表
      气体进口温度 Pt100铂电阻 数显仪表
      液体流量 转子流量计 流量计就地显示 手动调节
      CO2流量 转子流量计 流量计就地显示 手动调节
      空气流量 转子流量计 流量计就地显示 手动调节
      塔体压降 U型压力计 就地显示
      CO2液体浓度 化学分析

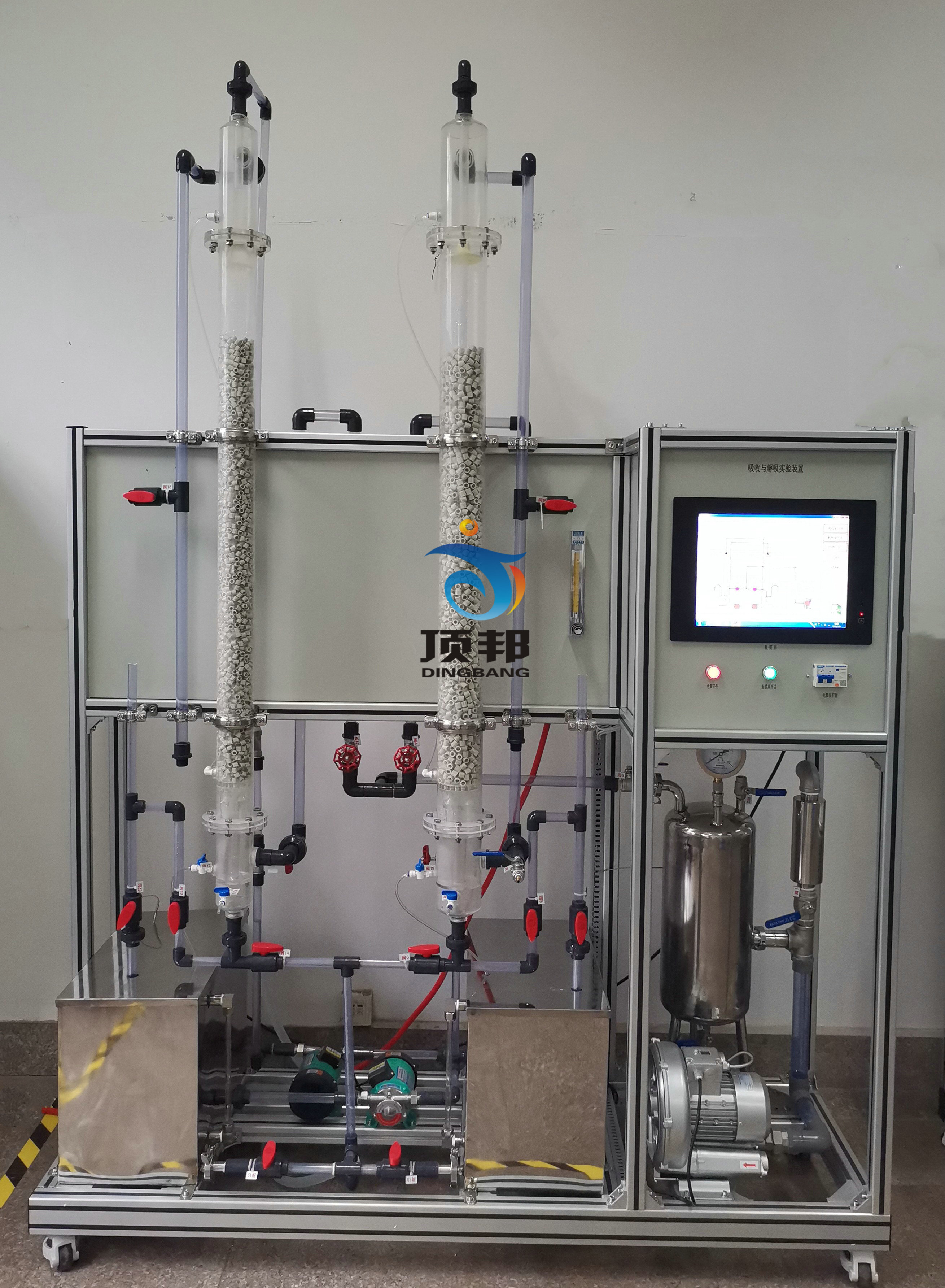

      DB-HY122/II  数字型二氧化碳吸收与解析实验装置
      技术指标 说 明
      装置特点 1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
      2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
      3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
      4、全塔气液接触现象可视。
      5、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价,所以气体吸收实验常选择CO2作为溶质组分。
      6、塔中部有液体再分布器,塔底部有栅板式填料支承装置。填料塔底部有液封装置,以避免气体泄漏。
      7、装置设计可360度观察,实现全方位教学与实验。
      8、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行不出现安全事故。
      装置功能 1、了解填料吸收塔的基本流程及设备结构并练习操作。
      2、了解填料塔的流体力学性能。
      3、学习填料吸收塔传质能力和传质效率的测定方法。
      4、掌握以ΔX为推动力的总体积吸收系数 的测定方法。
      设计参数 液相体积传质系数 :0.006—0.02( m/s)。
      空气流量:0.25~2.5m3/h。
      二氧化碳流量:0.01~0.16m3/h。
      填料塔压降:0.6—1.5KPa;常温、常压操作。
      公用设施 水:装置自带304不锈钢水箱,连接自来水。实验时经离心泵进入吸收塔,循环使用。
      电:电压AC220V,功率1.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
      气:空气来自风机(自带气源),CO2来自气体钢瓶。
      实验物料:水-- CO2
      外配设备、药品:二氧化碳钢瓶及减压阀;Ba(OH)2标准液、HCL标准液、化学分析仪(用户自配)。
      主要设备 玻璃填料吸收塔:,内装φ10×10mm拉西环不锈钢填料;填料塔内径 D=70mm。
      玻璃填料解吸塔:,内装φ10×10mm拉西环不锈钢填料;填料塔内径 D=90mm。
      吸收塔填料层有效高度Z=1200mm。
      LZB-4 CO2转子流量计: 流量范围 0.01~0.16m3/h。
      空气流量计:孔板流量计,孔板喉径:φ10mm,压差传感器0~2KPa。
      液体流量:DN6涡轮流量计:流量范围10~600 L/h,4-20mA远传输出,流量检测机构。
      塔体床层压降由5KPa差压传感器测取,观察上下塔压降变化。
      宇电AI702M(带485接口)多路温度数字显示仪。
      宇电AI702M(带485接口)多路流量数字显示仪。
      宇电AI702M(带485接口)多路压差数字显示仪。
      鼓风机:旋涡气泵,功率 550W,最大流量70m3/h。
      不锈钢离心泵:功率370W,最大流量5m3/h。
      电器:接触器、开关、漏电保护空气开关。
      304不锈钢管路、管件及阀门。
      304不锈钢仪表柜:测控、电器设备在实验架上。
      304不锈钢材质框架1600*550*2200mm(长×宽×高),带脚轮及禁锢脚。
      测控组成 变量 检测机构 显示机构 执行机构
      液体进口温度 Pt100铂电阻 数字显示仪表,精度:0.5%FS
      气体进口温度 Pt100铂电阻 数字显示仪表,精度:0.5%FS
      液体流量 涡轮流量计 数字显示仪表,精度:0.5%FS 变频器
      CO2流量 转子流量计 流量计就地显示 手动调节
      空气流量 孔板流量计 数字显示仪表,精度:0.5%FS 变频器
      塔体压降 差压传感器 数字显示仪表,精度:0.5%FS
      CO2液体浓度 化学分析 气相色谱仪 六通阀
      软件组成 模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、压差等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
