    • 自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此,在客流量大而集中的场所,如车站、码头、商场等处,得以广泛应用。自动扶梯的核心部件是两根链条,它们绕着两对齿轮进行循环转动。在扶梯顶部,有一台电动机驱动传动齿轮,以转动链圈。典型的自动扶梯使用100马力的发动机来转动齿轮。发动机和链条系统都安装在桁架中,构架是指在两个楼层间延伸的金属结构。
      与传送带移动一个平面不同,链圈移动的是一组台阶。自动扶梯最有趣的地方是这些台阶的移动方式。链条移动时,台阶一直保持水平。在自动扶梯的顶部和底部,台阶彼此折叠,形成一个平台。这样使上、下自动扶梯比较容易。
      自动扶梯上的每一个台阶都有两组轮子,它们沿着两个分离的轨道转动。上部装置(靠近台阶顶部的轮子)与转动的链条相连,并由位于自动扶梯顶部的驱动齿轮拉动。其他组的轮子只是沿着轨道滑动,跟在第一组轮子后面。两条轨道彼此隔开,这样可使每个台阶保持水平。在自动扶梯的顶部和底部,轨道呈水平位置,从而使台阶展平。每个台阶内部有一连串的凹槽,以便在展平的过程中与前后两个台阶连接在一起。除转动主链环外,自动扶梯中的电动机还能移动扶手。扶手只是一条绕着一连串轮子进行循环的橡胶输送带。该输送带是精确配置的,以便与台阶的移动速度完全相同,让乘用者感到平稳。
      自动扶梯系统不像电梯那样能够使人上升几十层楼,但很适用于提供短距离运输。这是因为自动扶梯的高负载率。电梯满员后,必须等它到达指定楼层并返回后其他人才能上电梯。而在自动扶梯上,只要有一个人到达上层,就会为其他人腾出位置。

      DB-15DT自动扶梯考试技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修劳动局电工鉴定所(站)特种电梯考试等单位的自动扶梯考试及PLC电气控制教学、考核而研制,可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障,学生借助原理图分析、判断故障,全面真实的了解电梯电气故障及排除,是进行技能培训考核的理想设备,教学效果真实显著。

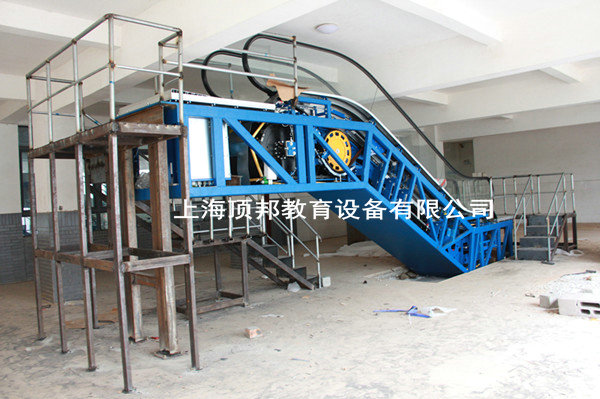

      自动扶梯教学实训装置
      以上为参考图,以实物为准

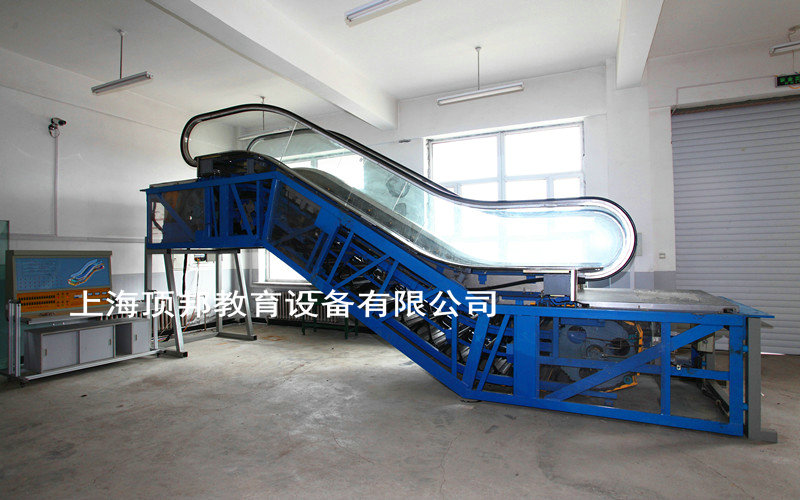

      自动扶梯教学实训装置





      技术指标

      1. 输入电源:三相四线(或三相五线)AC380V±10% 50Hz
      2. 整机容量:<8kVA
      3. 提升高度:2000mm
      4. 控制方式:PLC+变频自起动控制。
      5. 监控系统:电压、电流工况实时监控。
      6. 故障模块:具有30位常见故障模拟设置功能。
      7. 安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
      8. 外形尺寸:7500mm(长)×1600mm(宽)×3600mm(高)
      9. 实训桌尺寸:1680×710×1050mm
      10. 辅助梯尺寸:1400×600×2180mm
      11. 装置结构:实训电梯为钢结构,实验台为铁质双层亚光密纹喷塑结构,坚固耐用。

      二、实验装置的基本配置

      1、交流供电电源:提供三相五线交流电源(AC380V),带有过流漏电保护措施。
      2、人身安全保护体系统:实验台上装有电流型漏电保护装置,控制屏内线路或强电输出回路若有漏电现象,立即切断电源,确保实验人员和设备安全。
      3、实验台:面板上安装有电压和电流监控表,可以实时直观地观察电梯的工作状态,电梯形态逼真;完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图,方便分析设备工作原理及线路故障分析和排除。配有故障模拟设置液晶显示装置,上下机房、外侧为全透明式。
      4、故障设置:面板根据不同配置设有20-28不等的故障开关,29-32为备用的开关,方便教学过程中随机设置电梯安全线路故障,充分适应教学内容变化的需要。
      5、实验桌:实验桌由工业标准铝型材搭建,型材表面通过电氧化处理,美观大方、经久耐用。桌面采用高密度板材,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。

      三、实验项目及主要内容:

      1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成,低压电器的结构及原理。具有标准扶梯的所有安全保护和工作装置,能够乘人运行。
      2、通过分析电气原理图,学生借助原理图分析,掌握电梯的安全保护和工作形态;并通过分析测量,找出故障点所在位置,深刻理解电梯的运行原理。
      3、提高学生实际的动手分析能力,实际提高技能操作水平。
      4、通过对电梯故障的分析、排除,完成电梯常见故障的认知和理解。
      5、通过对三菱PLC主机的编程,了解PLC程序的编程原则和方法。

      四、自动扶梯的结构特点

      1.结构特点

      自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此,在客流量大而集中的场所,如车站、码头、商场等处,得以广泛应用。本扶梯具备运输能力,各传动零件均采用金属件精制而成。

      本扶梯具备运输能力,各传动零件均采用金属件精制而成。
      2.扶梯尺寸

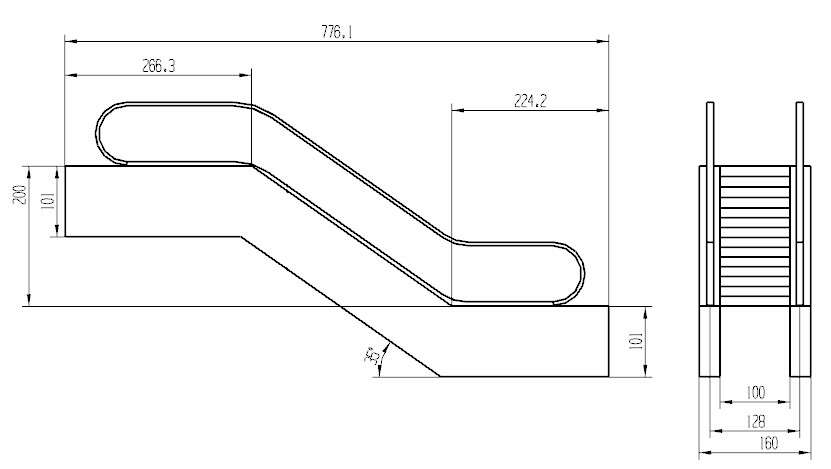

      自动扶梯教学设备


      五、自动扶梯技术规格表


      序 号 内 容 非标
      1 总体说明
      1.1 电梯编号:L1-L2
      1.2 建筑物类型:百货商场
      1.3 扶手支架类型:苗条型
      1.4 扶手支架高度: 900mm
      1.5 适用标准 :GB16899-1997
      2 主要技术参数:
      2.1 安装方式 :室内
      2.2 布置方式 :单台
      2.3 提升高度 :2000mm
      2.4 倾角 :35º
      2.5 梯级宽度 :1000mm
      2.6 水平梯级 :2K
      2.7 速度 : 0.5 m/s
      2.8 供电方式 :三相五线制
      2.9 电机电压 :380V
      2.10 照明电压 :36V
      2.11 频率 :50HZ
      2.12 减速机 :蜗轮蜗杆
      2.13 控制屏安装 :桁架内
      2.14 起动 :星、三角
      2.15 起动方式 :钥匙
      3 型材
      3.1 扶手支架型材 :发纹不锈钢
      3.2 护壁板 :透明钢化玻璃
      3.3 内盖板 :发纹不锈钢
      3.4 外盖板 :发纹不锈钢
      3.5 围裙板 :发纹不锈钢
      3.6 梯级 :不锈钢
      3.7 梯级颜色 :黑色(带黄边框)
      3.8 扶手带 :黑色
      3.9 前沿板及盖板 :发纹不锈钢
      3.10 梳齿 :合成树脂
      4 故障显示(中文)
      5 变频节能功能


      六、自动扶梯主要功能

      序号 功能名称 功能说明 备注
      1 双向运行 操作上下进出口处钥匙开关,可实现上行或下行
      2 紧急停止 按上下进出口处急停按钮,可使扶梯停止运行
      3 检修运行 操作检修盒,可进行检修点动运行
      4 梯级安全照明 扶梯上下部的梯级下方装有照明灯提醒乘客注意安全
      5 扶手带入口安全装置 扶手带入口处有异物则设备停止运行
      6 梯级安全运行装置 梯级发生断裂下陷时设备停止运行
      7 梳齿板安全装置 梯级与梳齿板之间夹入异物则设备停止运行
      8 扶手带安全装置 发生扶手带断裂则设备停止运行
      9 梯级链安全装置 梯级链断裂或超过延伸长度则设备停止运行
      10 围裙板安全装置 梯级与围裙板之间夹入异物则设备停止运行
      11 超欠速安全装置 当设备运行速度大于额定速度的20%或下于额定速度的80%时,设备停止运行
      12 超载安全装置 运行电流大于额定电流15%则设备停止运行
      13 松闸安全装置 制动装置没有安全打开或失灵则设备停止运行
      14 静电保护 消除梯级运行(踏板)在运行中产生的静电
      15 驱动链断链保护 当驱动链断裂或过长时设备停止运行
      16 非操作逆转保护 设备和扶手带的运行方向与指定方向相反时设备停止运行
      17 断、错相保护 动力电源缺相或错相时设备停止运行
      18 短路保护 电源回路短路时设备停止运行
      19 故障显示(中文) 设备运行发生故障时,自动显示故障发生部位
      20 变频驱动 使设备启动平稳,无乘客时慢速或停止,可节能40%,减少蜂值电流70%



      七、主要实训项目:
      扶梯扶手带安装与调整实训设备
      扶梯梯级安装与调整实训设备
      扶梯曳引机系统安装与调整实训设备
      扶梯驱动机构安装与调整实训设备
      扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
      扶梯润滑系统组装与实验实训设备
      扶梯安全保护系统组装与动作实验实训设备。

      自动扶梯部件安装与调整实训设备

      自动扶梯部件安装与调整实训设备




      友情提示:
      您只要致电:021-36334717 021-36334727 (0)13817525788(徐经理)
      我们可以解答自动扶梯实训装置,自动扶梯教学实训设备,自动扶梯模型相关疑问!
      我们可以帮您推荐符合您要求的自动扶梯实训装置,自动扶梯教学实训设备,自动扶梯模型相关产品!
