    • 透明液压PLC控制实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司专利产品YY-18透明液压传动演示系统的基础上,综合了液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时,可以让学生直观、感性地对比、了解电、液各自具有的特点、特色、及优缺点等。液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,,可以加深对PLC可编程序控制器的了解及掌握。

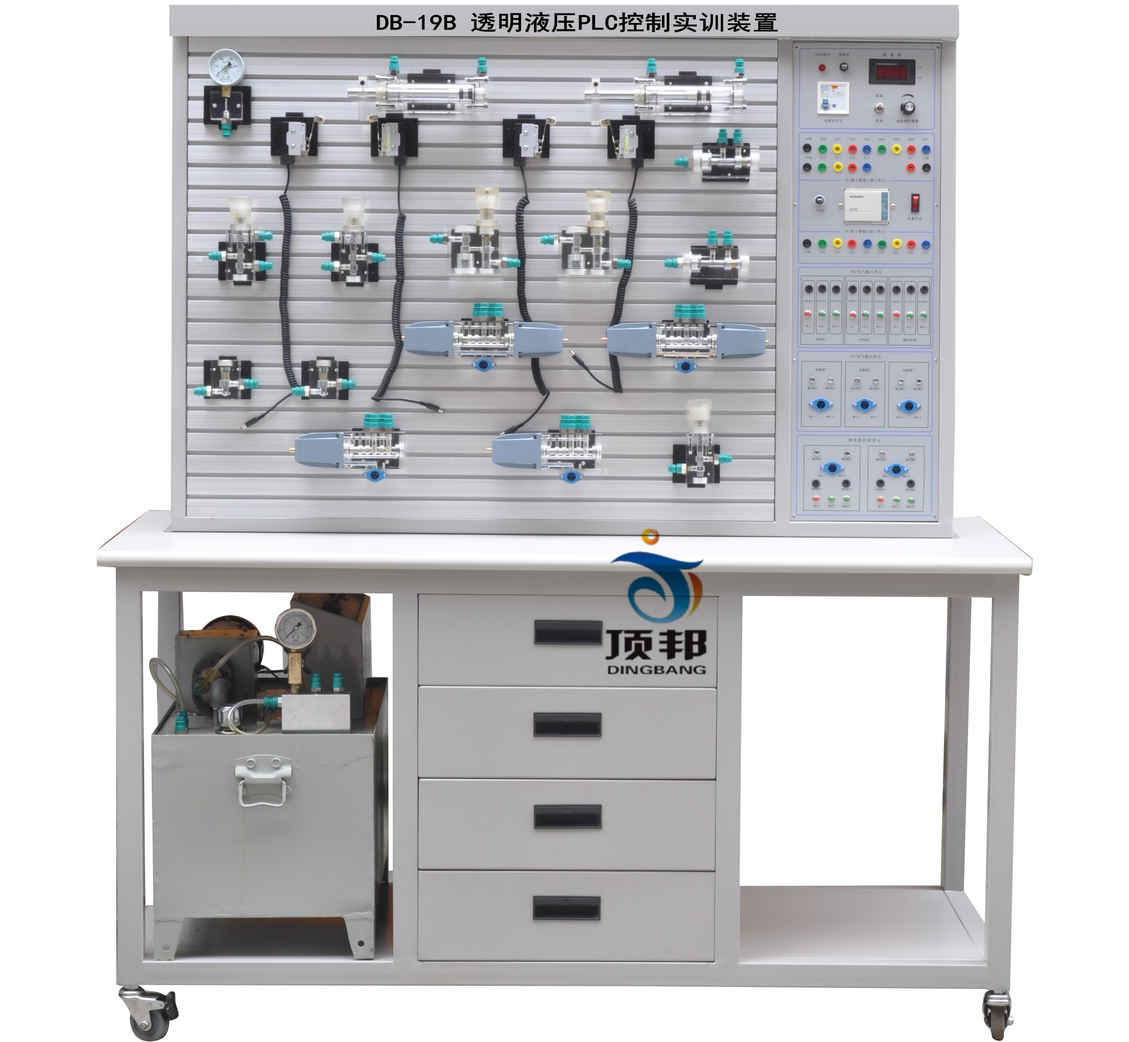

      透明液压PLC控制实训装置

      一、主要技术参数
      1、电源:AC220V 50HZ
      2、直流电源输入AC220V 输出DC24V/3A
      3、可编程控制器(PLC):三菱FX1S-20MR主机
      (继电器输出方式)
      4、液压实验泵站电机功率:400W 调速范围0-1500r/min
      外型尺寸: 550mm×350mm×450mm
      5、液压泵工作时离液压台1.5m远处噪声≤58dB。
      6、实训油路液流压力要求需0.3-0.8Mpa(油泵最高压力:Pmax=2.5Mpa)
      7、电磁换向阀:AC220V 吸力3Mpa
      8、实训装置外型尺寸:1500mm×650mm×1800mm
      二、主要特点
      1、透明液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。
      2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。
      3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。
      4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。
      5、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突
      出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

      三、液压基本实训的换向回路

      1、用手动换向阀的换向回路。
      2、用中位机能换向阀的用锁回路。
      3、用液控平向阀的闭锁回路。
      4、压力调定回路。
      5、二级压力控制回路。
      6、用减压阀的减压回路。
      7、用增压缸的增压回路。
      8、用H型换向阀的卸载回路。
      9、进油节流调速回路。
      10、回油节流调速回路。
      11、调速齿轮泵的换向调速回路。
      12、调速齿轮泵和调速阀组成的复合调速回路。
      13、流量阀短接的速度换接回路。
      14、用调速阀串连联的二次进给同路。
      15、用调速阀并联的二次进给同路。
      16、用顺序阀的顺序动作回路。
      17、用压力继电回的顺序动作回路。
      18、用行程开关控制的顺序动作回路。
      19、用行程换向阀的顺序动作回路。
      20、串联液压缸的同步回路。
      21、用先导型溢流阀控制的换向回路。

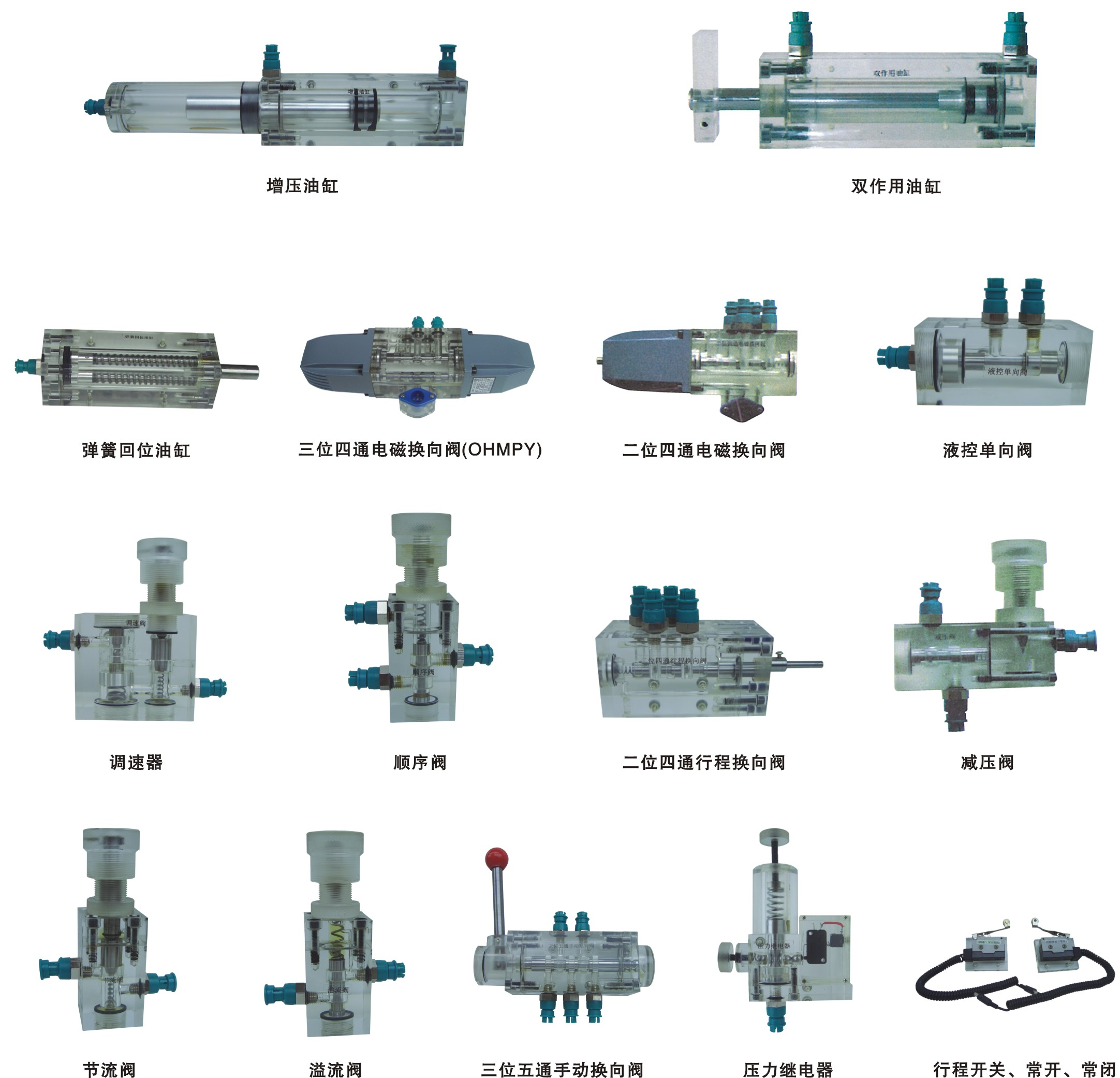

      四、液压元件


      液压元件
      五、透明液压配置清单

      序号 分 类 元 件 名 称 数 量
      1 实验台 实验台 1
      2 实验支架 实验柜(桌) 1
      3 泵站
      (装在实验台内)
      拖动直流电机 1
      专用直流电源及调速控制电路 1
      高精度数字转速表 1
      齿轮油泵 1
      油箱 1
      4 组合透明元件 双作用油缸(带行程撞块) 2
      弹簧回位油缸 1
      增压油缸 1
      辅助油箱 1
      单向阀 2
      液控单向阀 2
      溢流阀(直动式) 2
      节流阀(直动式) 1
      调速阀 2
      顺序阀 2
      减压阀 1
      二位二通电磁换向阀 1
      二位四通电磁换向阀 2
      “O”型三位四通电磁换向阀 1
      “H”型三位四通电磁换向阀 1
      “M”型三位四通电磁换向阀 1
      二位四通行程换向阀 1
      三位五通手动换向阀 1
      压力继电器 1
      压力表 3
      微动行程开关(常开、常闭) 2
      三通 10
      5 附 件 毛巾 2条
      油盘 1个
      透明液压皮管 φ8 30米
      专用液压油 10斤
      6 电器配件 电磁阀通用连接线 3条
      压力继电器插头线 1条
      编程电缆(三菱) 1条
      螺丝刀3×80 (一字、十字) 各1把
      剪刀 1把
      活动板手 1把
      尖嘴钳 1把
      内六角扳手M5 1把
      内六角扳手M6 1把
      内卡簧钳 1把
      外卡簧钳 1把
      油塞 5只
      快速油接头 5只
      各种密封圈 1袋
      9 资料 实训使用说明书 1册
      光盘(三菱PLC编程软件与控制程序) 1碟
