• DB-VRV空调系统多联机(可变冷媒制冷剂流量系统)系统实训装置
    一、产品概述
    DB-VRV变制冷剂流量系统(VRV,VariableRefrigerantVolume)空调系统,是在电力空调系统中,采用变频压缩机、电子膨胀阀和先进控制系统,控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量,实时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统具有节能、舒适、运转平稳、占用的建筑空间比较小等诸多优点,更能满足用户个性化的使用要求,在几百到两万平方米的建筑物中得到广泛应用。

    空调系统多联机系统实训装置


    空调系统多联机(可变冷媒制冷剂流量系统)系统实训装置



    空调系统多联机系统实训装置


    可变冷媒制冷剂流量系统


    空调系统多联机系统实训装置

    二、系统组成
    VRV空调室外机、多种类型的室内机、新风换气机、制冷剂管道、分歧器、凝水管道、送风管道、风口、室外机控制器、室内机控制器、集控器、上位机检修工作站、通信转换器、配电系统



    序号 名 称 主要部件、器件及规格 数 量 备注
    1 模拟房间(风机盘管式) 长×宽×高为100cm×100cm×215cm
    风机盘管式室内机参数:制冷量:3.6kW、制热量:4.0(4.8)kW、循环风量:570m3/h、风电电机输入功率:0.055kW、辅助电加热输入功率:0.8kW、连接方式:喇叭口连接
    3套
    2 室外机组 额定制冷量:10.0kW、额定制冷量:11.0kW、制冷综合性能系统3.8W/W、能效等级:N1、压缩机:直流变频双转子、制冷剂:R410a、充注量:5.0kg、连接方式:喇叭口连接 1套
    3 测量仪表 耐震真空压力表:量程-0.1~1.5MPa、-0.1~3.5Mpa; 4套
    4 扳手 0-300mm 2把
    5 螺丝刀 十字 1把
    6 内六角扳手 6mm 1把
    7 产品使用说明书   1份
    8 产品实验指书   1份
    9 温度仪表 测量范围::-40℃~70℃ 6
    10 手阀 1/4 4
    11 中央空调控制器   3
    12 检修软件 格力 1
    13 智能考核软件   1
    14 答题器   1
    15 中央空调支架   1
    16 空调流程板   4
    17 管道系统

    三、实训项目
    模块一:VRV空调系统认知与操作运行

    模块二:VRV空调系统安装调试
    环节一 VRV空调系统安装
    环节二 VRV空调控制系统安装
    环节三 VRV空调工程调试
    要点:1、室外机、室内机的安装方法与标准 2、管道系统的安装方法与标准 3、配电与控制系统安装方法与标准
    4、工程调试的主要内容、步骤和方法
    模块三:VRV空调系统故障诊断维修
    1:常规故障诊断分析
    2:微电脑故障诊断分析
    3,高压保护实训
    4,室内一传感器实训
    5,通信电路实训
    6 室内机三通信故障
    7,室内机二通信故障
    8,室内机一通信故障
    9 室内二传感器实训
    10,室内三传感器实训
    11,室内机安装设置实训
    12,控制面板故障分析
    13,减少室内机的的现象分析
    要点:1、制冷系统常见问题 2、配电系统常见问题 3、控制系统常见问题 4、数据采集系统使用、数据分析与诊断
    模块四:VRV空调系统设计(选修)
    环节一 方案设计与设备选型
    环节二 系统布置与施工图绘制
    环节三 VRV空调系统预算编制
    环节四 VRV空调系统性能测试
    实验一:制冷工况性能测试
    主要内容:运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究
    实验二:采暖工况(热泵)性能测试
    主要内容:运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究;
    实验三:变频控制性能实验
    四、主要特色

    5.智能实训考核系统:该系统由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能触摸型答题器,学生可以通过答题器与教师电脑进行数据交换,可以对学生考核情况进行统计分析,具体功能如下:
    1、计算机可以监控1-126台家用电器智能考核台
    2、已设置多个故障点。
    3、具有发卷功能
    4、具有收卷功能
    5、具有单台和全部实验台清零功能
    6、具有自动检测各家用电器考核台的通讯联机情况
    7、可以生成学生个人成绩单
    8、可以对学生考核情况进行统计、分析
    9、设有进入系统密码,进入系统后能够修改密码
    10、具有打印功能
    11、具有答题次数限制功能
    12、学生台配智能答题器,学生可以通过答题器与都师进行数据交换
    13.智能答题器必须外置,。
    14.具有单点考核功能。
    15.具有单台发试题和全部实验台发试题任选功能。
    16.智能网络型无线考试系统软件。
    具有实验室管理系统,带密码开机和定时关机功能(240×128液晶显示器显示);
    .配有智能考核系统,答题器配240×128蓝底背光液晶显示器;配有智能考核软件、USB串口检测软件。
    五、技术参数
    1、电源:三相五线AC380V±10% 50Hz 室外机总电流25A
    2、工作环境:温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
    3、采用微电脑变频控制,可以通过总线实现集中控制检修。
    4、具有专用数据采集系统,在上位计算机实现参数检测,故障记录,数据曲线等
    ★智能多联机测试控制软件(现场演示)


    1、中央空调测试程序
    中央空调机由于工程复杂,设备分散,有的已经装修在开花板上测试程序,一但出现了故障,工程量相当大,为了能够快速准确地测出故障是由主机机组还是室内机的故障的,每个生产厂家根据生产的和维修的需要而开发了中央空调测试程序。可测试压缩机的运转频率,传感器的各种数据,电子膨胀阀的工作步数等几十种中央空调的工作数据和状态,软件可实现对内机的控制,,可以对1-64台内机的状态进行设定。是高校提供了好的研究的学习设备。

    我公司生产的中央空调设备由厂家提供了中央空调测试维修控制程序软件;能够准确地快速确定故障发生在哪个机组,软件同时我显示空调100多个在线数据和运行状态,据不同的机型有不同的界面,具体为:1拖16(EVI)、1拖32、数码模块化1拖64、变频模块化1拖64、热回收、单机直流变频、单机交流变频、智能变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。


    2监测维修软件

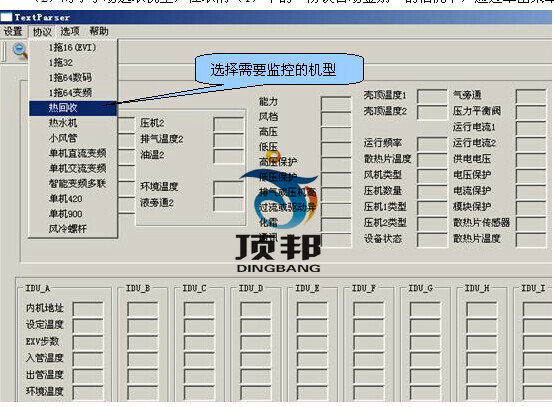

    软件配有中央空调和空调主机系统转换,软件可“手动”或“自动”选取需要监测的机型:

    软件

    3、显示界面

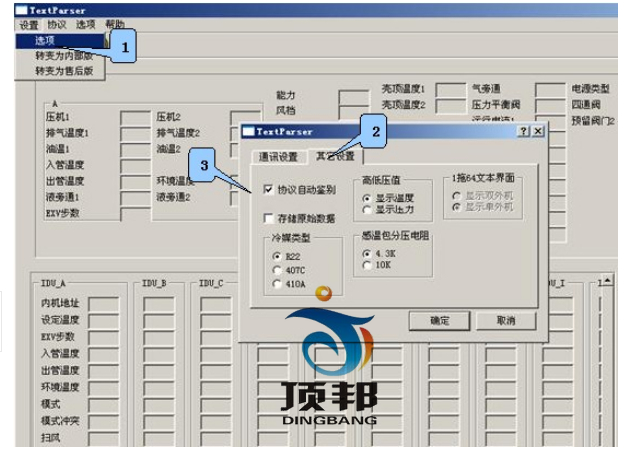

    参数设置都正确后,就可以对机组进行监测了,始监测”,软件会对数据进行解析,显示和存储。软件的显示界面主要有两个:文本显示界面和曲线显示界面

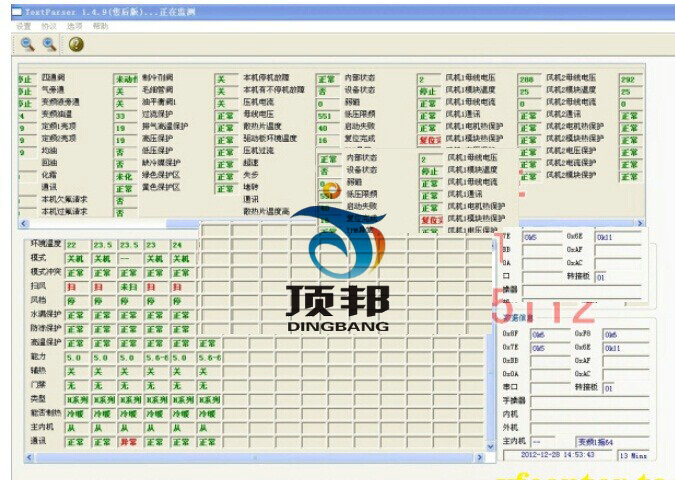

    文本显示界面:可测试压缩机的运转频率,传感器的各种数据,电子膨胀阀的工作步数等几十种中央空调的工作数据和状态,

    软件

    软件

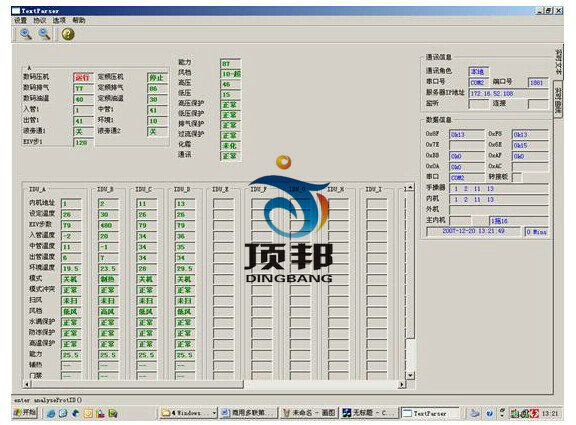

    在该文本显示界面的左侧,以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分,是对通讯信息的显示,包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中,显示当前接收到哪种数据帧、接收到的数据帧的地址、当前在线的手操器、内机、外机地址以及当前时间等信息。

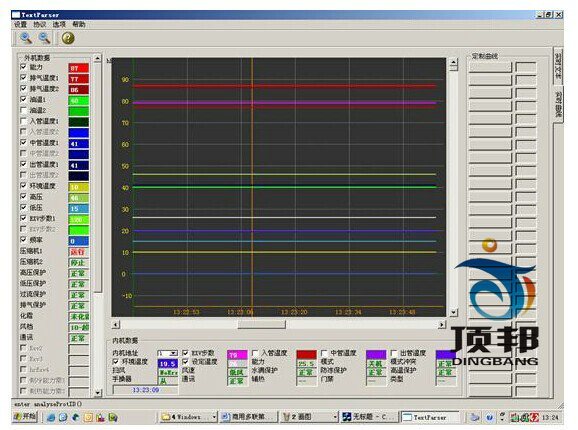

    4) 曲线显示界面
    软件页面

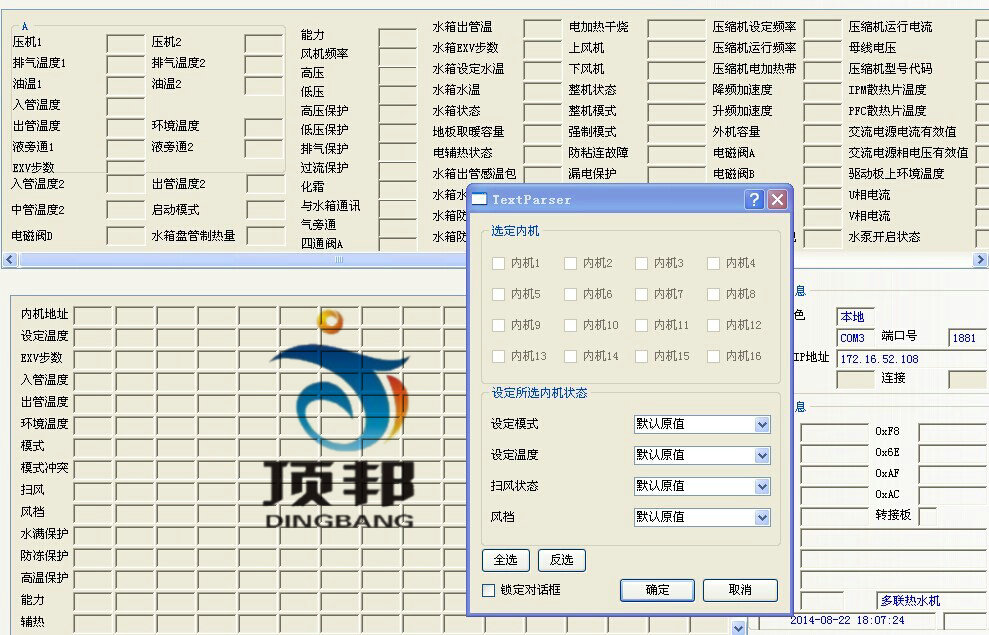

    4远程控制内机
    软件可实现对内机的控制,,可以对1-64台内机的状态进行设定。

    软件

    软件
